Home 配电箱是家庭电路的中心枢纽，也是我们日常用电的总体控制点。这也是一个不可或缺的装饰过程。如果有一些安全隐患，我们可以及时处理。然而，许多人不知道如何安装home 配电箱。接下来，我将简要介绍home 配电箱的安装方法和要点，并详细解释配电箱的接线图，供大家参考。

一、家庭配电箱安装方式:

1.开敞式配电箱，配电箱是在客厅设计的。当安装在墙上时，应使用开口螺栓(膨胀管螺栓)固定。螺栓长度一般为预埋深度(75 ~ 150毫米)、箱底板厚度、螺母和垫圈厚度加上约5毫米的“头部余量”之和。对于较小的配电箱，也可在安装处预埋木块(根据安装孔在配电板四角的位置配电箱)，然后用木螺钉配电箱或配电板固定在木块上。

2、暗装配电箱，配电箱预埋在墙内安装，砌墙时预留孔洞的长度和宽度应比配电箱大20mm左右，预留深度为配电箱厚度加上孔洞墙面抹灰的厚度。当砌体配电箱时，可通过在箱体和墙体之间填充混凝土来固定箱体。

3、配电箱应安装牢固，横平竖直，垂直偏差不应大于3毫米；暗装时，配电箱四周不应有缝隙，面板四周边缘应靠近墙面，箱体与建筑物、构筑物的接触部位应涂防腐漆。

4、配电箱螺旋熔断器安装在内部，电源线应连接到中间触点的端子上，负载线应连接到螺纹端子上。这样，当熔化的堆芯被装载和卸载时，不会发生电击。瓷塞保险丝应垂直安装。

5.配电箱交流、DC或不同电压等级的电源应有明显标志。照明配电箱时，应分别设置零线(N线)和保护零线(PE线)母线，零线和保护零线应接在母线上，不得拼接，并应编号。

6、引出面板时，面板线孔应光滑无毛刺，金属面板应安装绝缘保护罩。金属外壳配电箱外壳必须可靠接地(零)。

二、家庭配电箱安装注意事项:

1、家庭配电箱分为金属外壳和塑料外壳两种，有明式和暗式两种，盒子必须完好无损。

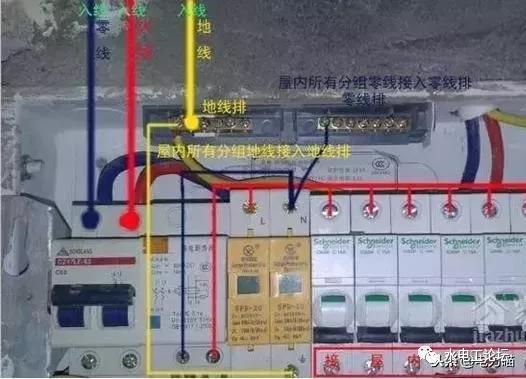

2、家庭配电箱接线母线箱内应分别设置零线、保护接地线、相线，并要完好，绝缘良好。

3.空气开关的安装座架应光滑无阻碍，并有足够的空间。应安装在干燥通风的地方，无障碍物，使用方便。切勿将配电箱安装在盒子中以防火灾。

4、家庭配电箱配电箱不应安装得太高，一般安装标高为1.8米，以便操作；进入配电箱的电气管道必须用锁紧螺母固定。

5、如果家庭配电箱配电箱需要开洞，洞的边缘必须平整、光洁，配电箱埋在墙内时应垂直、水平，边缘留5~6 mm的缝隙，配电箱接线应整齐、整齐，端子螺丝必须拧紧。

6、每条电路进线必须有足够的长度，不得有接头，安装后注明每条电路的使用名称，安装完成后必须清理剩余的配电箱族配电箱族。
