首先，配电箱和开关盒配置规格

■施工现场用电要求(树木鸟类教育电气设计视频课程)

◎采用三级配电系统；

◎采用TN-S接地保护系统；

◎采用二次漏电保护系统；

◎实行一机一闸一箱一漏制度。

■ 配电箱

◎主箱

配置电表、电流电压表、电源主隔离开关、并联隔离开关、漏电开关、接地排接零。

◎二级配电箱

配有电源主隔离开关、分路隔离开关和断路器插座，固定在指定位置的绝缘板上，不得歪斜或松动。

◎三级端子开关移动盒

必须设置隔离开关、N排漏电保护器(工作电流30mA或15m，工作时间0.1 s)和PE排进、出线卡，电气元件必须固定在绝缘板上。

■开关盒配置的操作规范

◎配电系统设置total 配电箱和sub 配电箱以实现分段和分层次配电。点数配电箱距离不超过30m。开关箱用于控制固定设备的水平距离不超过3m。

◎电源配电箱和照明箱应分开设置。如果它们放在同一个配电箱中，电源线和照明线应分开设置。

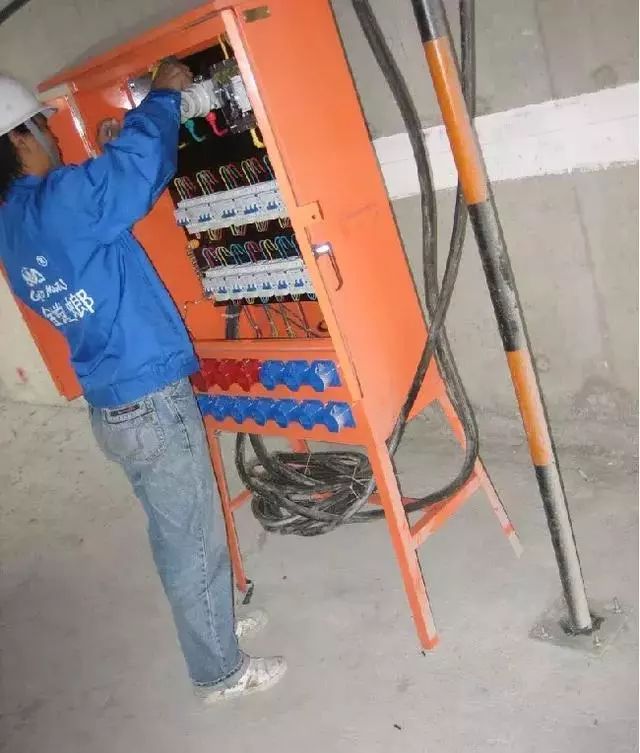

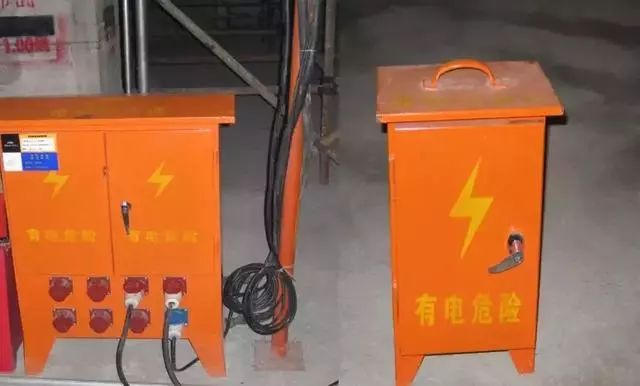

▲三级动力箱

◎开关由三级电源箱分配。配电箱总回路和分流器必须配备明显的断开点。

◆2+开关箱应位于干燥、通风和常温的地方，否则应做相应的防护处理。电箱周围应有足够的空间和通道供两人同时工作，不允许堆放妨碍操作和维护的物品。

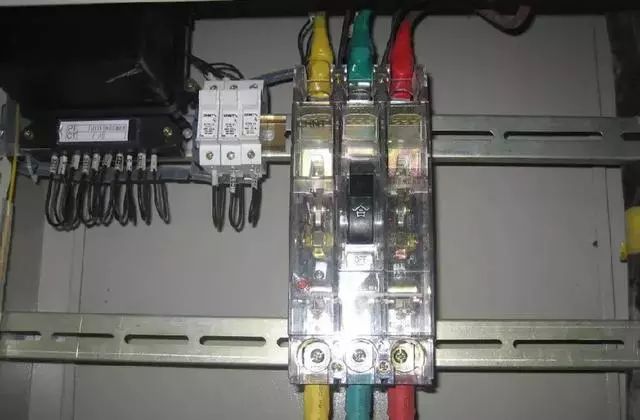

▲电气箱中的线路安装

◆2+开关箱内的电源开关和电器应安装牢固，不得歪斜或松动。电线的连接应使用绝缘电线，且无外露带电部件，排列整齐。安装板必须分别配有保护和接零专用端子板，每根接线堆≯2根电线。

电气箱开关箱内的工作零线应通过接线端子板连接。配电箱时，开关箱的金属箱、金属电器安装板和箱内电器的非带电金属底座和外壳应保护接零线，保护零线应通过接线端子板连接。

盒内导体的入口和出口应在盒的底部。入口和出口应带有护套，分成束并制成防水弯管。进入开关箱的电源线不得用螺栓连接。

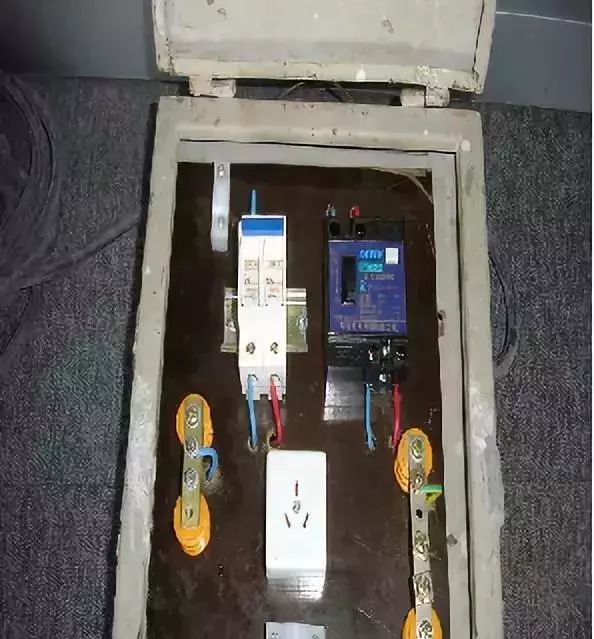

▲电气箱中的线路安装

◎箱内电器必须可靠、完好。不允许使用损坏和不合格的电器。电气部件应具有产品认证，并包含在技术文件中。配电箱应编号，注明其名称、值班电工姓名和服务电话号码。配电箱内应粘贴配电系统图，标明电气元件参数和分路名称，并有检查记录，严禁倒闸。

◎电气箱内应安装主隔离开关和分路隔离开关，以及主熔断器和分路熔断器(或主自动开关和分路自动开关)。主开关电器的额定值和动作设定值应与分路开关电器的额定值和动作设定值相适应。

◎每台电气设备应有自己的专用开关箱。必须实行“一机一闸一漏一箱”的制度。严禁用同一开关箱直接控制2套以上的电气设备(包括插座)。

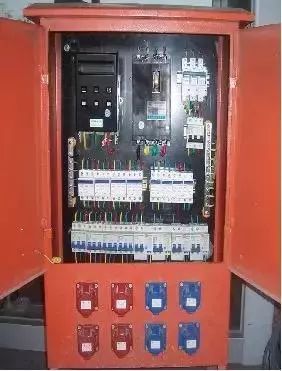

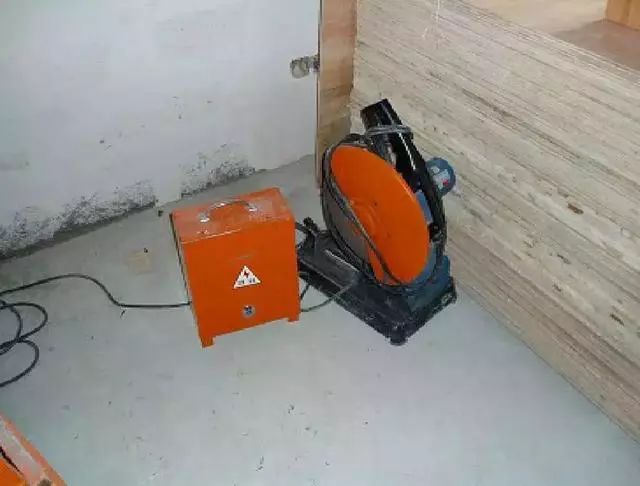

▲施工现场实行“一机一闸一漏一箱”

◎开关箱内必须安装符合标准的漏电保护器。设置位置应在电源隔离开关的负荷侧和开关箱的电源隔离开关的负荷侧。开关箱内漏电保护器的额定漏电动作电流≯30mA，额定漏电动作时间应< 0.1S。两级配电箱漏电保护的动作电流和动作时间应匹配，使其具有分级分段保护功能。

◎电箱内的L1、L2、L3、N、PE线必须分色，其颜色分别为黄色、绿色、红色、浅蓝色和绿/黄双色线。多股钢丝应冷压或锡压。

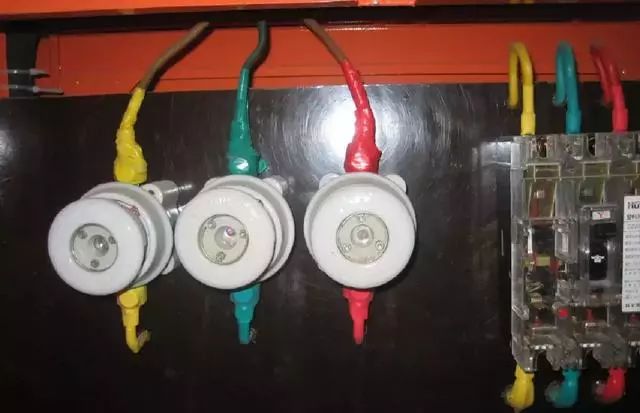

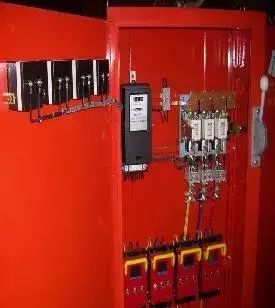

▲线条分色

total和sub 配电箱的输出端子应压接连接，开关箱的输出端子应为ZM1ZM13插座。

◎电焊机开关箱应配备二次空载降压和电击保护器。

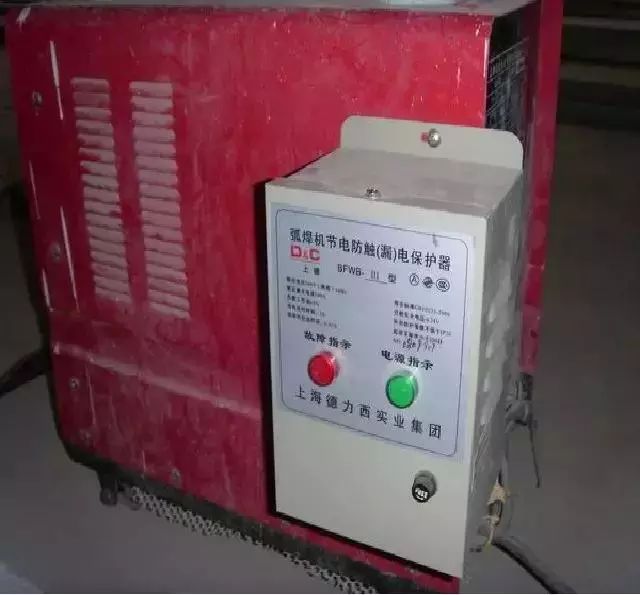

▲二次空载降压及电击保护器

◎在检查和维护电源箱时，必须关闭和关闭前一级相应的电源开关，并悬挂停电标志牌。严禁带电作业。

χ配电箱。开关箱内不得放置杂物，保持清洁。并且不允许钩住其他临时电气设备。停止施工现场工作> 1小时后，关闭电源箱并上锁。更换电箱保险丝时，严禁用不符合原规格的保险丝更换。

▲电箱应保持清洁，并有专人负责。

二、编制临时用电施工组织设计 ◎临时用电应编制临时用电施工组织设计，总容量50KW，机械设备5台以上。对于总容量为50KW、机械设备少于5台的临时用电，编制安全用电措施时，编制人员和值班电工应持有有效证件复印件。

◎临时用电组织设计的要求、实施和监督、修订和评价，按照国家《施工现场临时用电技术规范JGJ 42005》执行。

◎做好临时用电验收记录。项目部根据施工组织设计、施工用电管理方案和临时用电安全用电措施进行验收。如果验收结果有数字要求，则应以数字反映。并做到请业主、承包商、监理有要求，应在自检合格的基础上请业主、承包商、监理签字验收。

◎项目部与施工队和分包施工队签订临时用电协议。目的是接受项目部对临时用电的规范化管理，满足安全用电的要求，预防和减少事故和事件。
