“一个朋友说，一个电工应该能够安装配电箱才能开始！WORD兄弟，让我们不要说这种说法是否可靠，但让我们谈谈如何安装这个配电箱吧。

配电箱函数

通俗地说，分配电能的盒子叫做配电箱。它的主要功能是控制和分配电气设备，并防止线路过载、短路和漏电。配电箱安装在各种地方，如学校、机构、医院、工厂、车间、家庭等。，如照明配电箱，电源配电箱，等等。

配电箱安装要求

1.配电箱应安装在安全、干燥和易于操作的地方。如果设计无特殊要求，配电箱底边距地面高度为1.5m，照明配电板底边距地面高度不小于1.8m

2.电线开发处不应损坏线芯或线芯过长。线头应牢固可靠。如果多根导线连接到端子排，则应安装压接线端(机头)。然后一起冲洗锡罐，并按压端子排。如果与压线孔连接，多股导线应在锡冲洗后与顶部导线一起被挤压，注意不要减少导线的股数。

3.电线引出面板时，面板的电线孔应光滑无毛刺，金属面板应装有绝缘保护套。一般来说，一个孔只能穿过一条线，以下情况除外:指示灯接线；控制两个分离栅极的总栅极布线线数是相同的；多线布线中的一个孔。

4.配电箱螺旋熔断器安装在里面，电源线应连接到中间触点的端子上，负载线应连接到螺钉的端子上。

5.配电箱内盘式制动器的位置应与分支相对应，其下方应安装一个卡盒，以指示回路的名称。

6.配电箱交流、DC或不同电压等级的电源内，应有明显标志。

7.配电箱安装在盘面上的各种刀闸和自动开关等。·当处于开路状态时，叶片的可移动部分不得充电(特殊情况除外)。

8.配电箱小母线上应带有黄色(L1相)、绿色(L2相)、红色(L3相)、浅蓝色(N零线)等颜色，黄色和绿色线为保护地线。

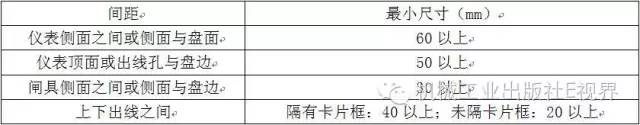

9.配电箱通电的工具和仪表应牢固、平整、整齐、间距均匀，铜端子无松动，开关灵活，零件齐全。布置间距应符合下表的要求。

10.在照明和配电工程中，当采用总氮-碳系统时，不在正线设置端子板(排)，当采用总氮-C-S系统时，在建筑物进线的2+处分别设置N母线和PE母线，并相互隔离。用于电源引入线的笔线

单位:mm2

13.配电箱箱体和第二层金属复合板应与保护接地电路连接。订购时，应提供一个特殊且不可拆卸的接地螺母。保护接地线的截面积应按表17的规定选择，并与其专用接地螺钉有效连接。PE线不允许与箱体和箱体串联。

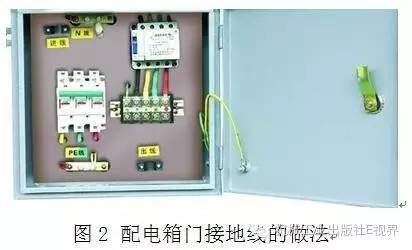

14.配电箱对于装有50V以上电气设备的可打开的门、可移动面板和可移动台面，裸铜软线必须可靠地连接到接地良好的金属框架上，如图2所示。

[重要提醒]

以上第1至第14项是关于在配电箱范围内安装n线和PE线的相关规定。

开放式安装配电箱安装

1.弹簧线定位

根据设计要求，找出配电箱的位置，根据盒子的外形尺寸定位弹线。

2.安装方法

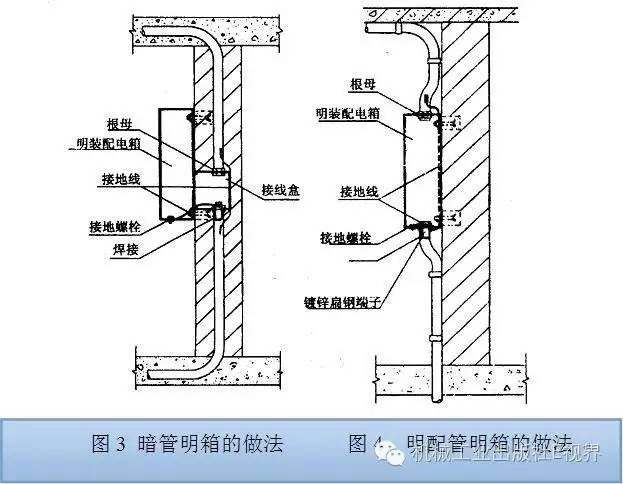

明装配电箱可分为明管明箱和暗管明箱，其安装方法大致相同。对于隐藏和暴露的盒子，在构造中通常采用图3所示的方法。这种方法的缺点是箱后隐藏的接线盒不利于检查和维护。一旦线路被改变或检查，暴露的接线盒必须被移除配电箱。如图4所示，开管开箱的方法可以避免上述问题，便于检查和维护。

3.配电箱安装方法

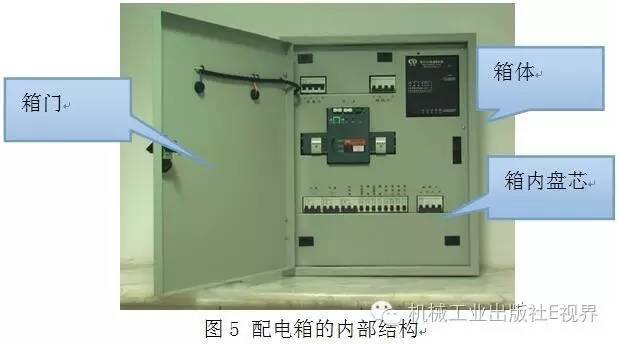

配电箱由三部分组成:箱体、内芯和门，如图5所示。安装前，配电箱应拆卸。当拆卸配电箱时，拆下的螺钉、螺母、垫圈等。应当保留。

1)安装盒子。金属膨胀螺栓应固定在混凝土墙或砖墙上配电箱，金属膨胀螺栓的尺寸应根据箱体重量选择。方法是根据弹线定位的要求，找出墙和盒固定点的准确位置。盒子固定点通常是四个，并且在四个角上均匀对称。用电钻或冲击钻在墙壁和箱子固定点钻孔。孔的直径应正好将金属膨胀螺栓的膨胀管部分埋入墙内，孔应是直的，不歪斜。最后，将箱体的孔与墙壁的孔对齐。注意增加镀锌弹簧垫和平垫，以轻微固定箱体。箱体最终用水平尺找平后，逐个拧紧螺栓。

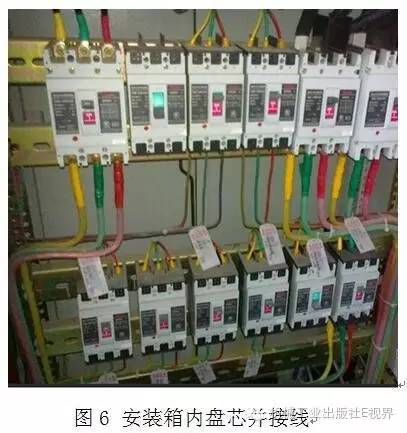

2)安装箱体内芯并连接电线。清理盒内杂物，如盒后有接线盒，将导线拉直，分清分支和相序，用白色胶带或其他材料暂时将导线末端标记清楚，然后将盘芯与盒安装牢固，最后根据标记的分支和相序将导线末端引向盒或盘芯，将导线末端逐个展开。 然后将它们一个接一个地压在电器上，并根据需要用力按压保护地线，如图6所示。

[重要提醒]

将箱盖安装在箱体上。应使用仪器检查箱内电源是否无误，调整正确后再送电。最后，将this 配电箱的系统图粘贴在箱盖的内侧，并标记每个制动器的用途和电路名称，以便于以后操作。

隐蔽安装配电箱安装

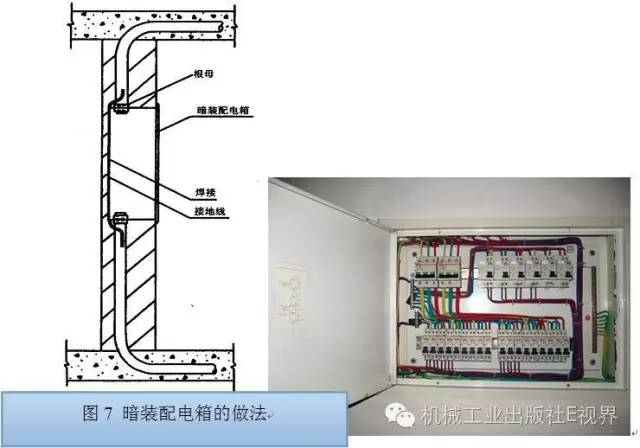

根据预留孔的尺寸，箱体的定位应具有弹性线定位的标高和水平尺寸。根据箱体的标高和水平尺寸，检查进入箱体的焊管或聚氯乙烯管的长度是否合适，间距是否均匀，排列是否整齐等。如果管道不合适，应根据管道要求及时调整，然后根据每根管道的位置用液压开孔器钻孔。开口完成后，根据校准位置将盒子固定牢固，最后用水泥砂浆将四周填满并抹平，如图7所示。如果箱底与外墙齐平，外墙用金属网固定后，墙面应抹灰，底板不应抹灰。

[重要提醒]

配电箱(面板)安装完所有电器后，使用500伏绝缘电阻表测量线路的绝缘电阻。振动测试项目包括相线与相线之间、相线与零线之间、相线与地线之间、零线与地线之间的绝缘电阻。震动试验应由两人进行，并同时做好记录。

成品保护

1.配电箱箱体安装后，应采取保护措施，防止土建刮腻子、喷浆和油漆时污染箱体内壁。箱内各管线管口应严密封堵，防止杂物进入管线。

2.安装配电箱时，应注意保持墙壁整洁。安装后，箱门应上锁，以防损坏箱内电器和仪表。

“嗯，配电箱安装会在这里谈！然而，有一个问题。配电箱和配电柜有什么区别吗？许多朋友认为配电箱和配电柜只是不同的术语，在大小上有一点不同，但实际上没有太严格的区别。但是编辑想告诉你，事实上，他们还是非常不同的！

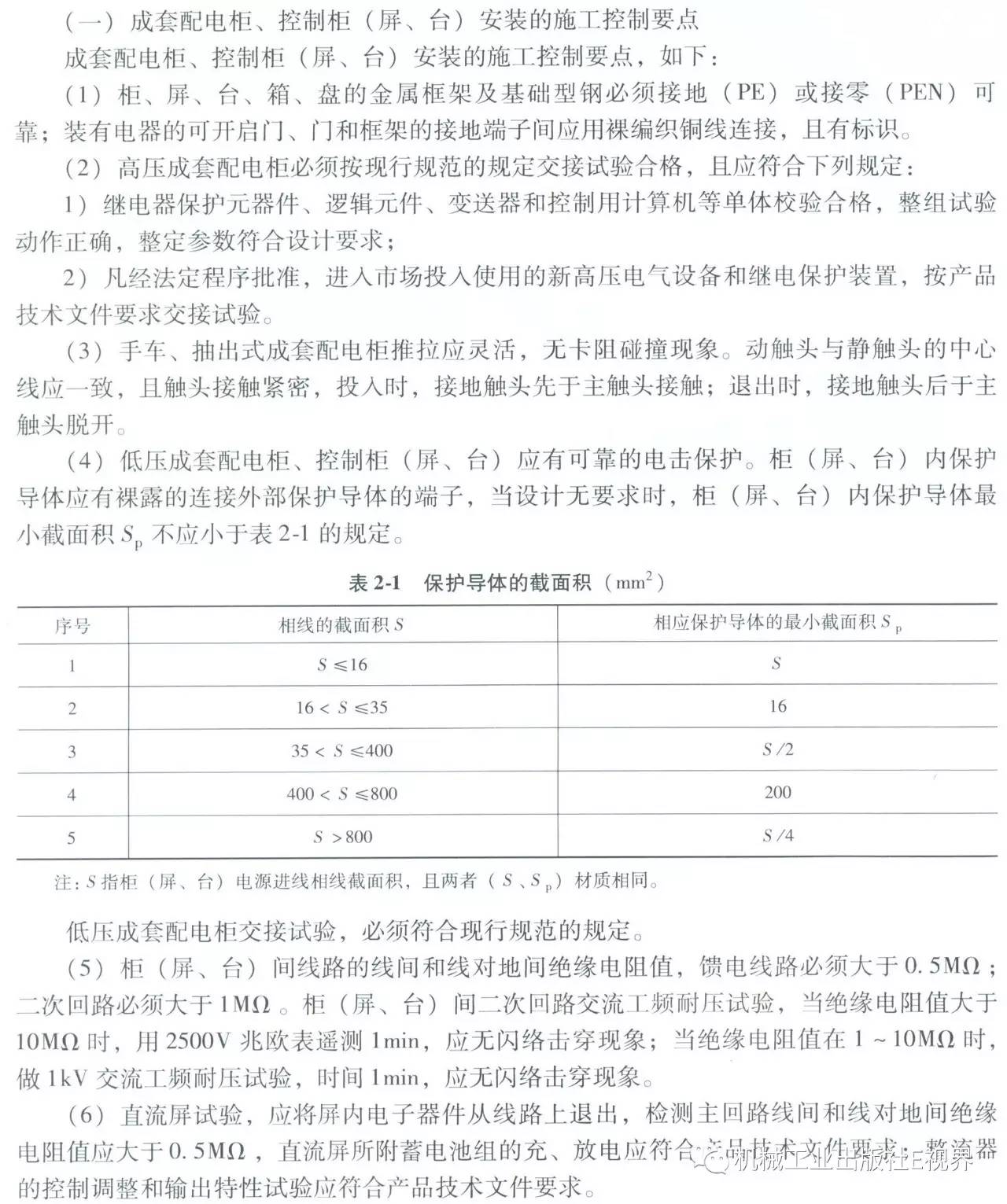

配电柜安装、电缆敷设、母线安装施工控制点

配电柜是成套的开关设备和控制设备。它作为电力中心和主要配电装置。主要用于电力线和主要电气设备的控制、监测、测量和保护。经常设置在变电站配电间等。

我不知道这里省略了多少单词...让我们直接看图片吧！(笑声)

总而言之:配电箱和配电柜在功能、安装环境、内部结构、受控对象等方面是不同的。最显著的区别是外形尺寸不同，配电箱体积小，可以藏在墙上，也可以立在地上；配电柜的体积很大，只有设备在变电站的配电室内。
