各级现场配电箱常见问题处理措施

各级现场配电箱常见问题处理措施

每个级别配电箱的配置标准是什么?

分析1:

一级箱:一个主空气开关和一个主漏电开关,必须是三相四线加保护零线(即接地线)。开关的尺寸应根据实际功耗选择,且至少应为80A或更大。

二次箱:4个60A空气开关和4个60A漏电开关。

三级箱:32A空气开关和32A漏电开关各3个,一个空气开关和一个漏电开关可安装在可移动的三级箱内,然后在箱内安装3个3插座。

注意:所有电线和电缆必须有保护零线(接地线)。不要贪婪,要省钱。事故会带来麻烦。

分析2:

从低压电源引入的总配电设备开始,到末端照明支路配电箱为止,配电级数一般不超过3级,每级配电线路不超过30m。如果变电站内低压配电设备的配电级数一般不超过4级,总配电线路的长度一般不超过200米,每条干线的计算负荷电流一般不超过200安..

临时用电安全技术措施包括两个方面:

一是采取安全用电的技术措施;

二是为确保用电安全和供电可靠性而采取的各种组织措施,包括建立各种制度、组织和管理等。

各级现场配电箱常见问题处理措施

安全用电措施应包括以下内容:

1.安全用电的技术措施

(1)保护接地

指电气设备的不带电金属外壳与接地电极之间的可靠电连接。其功能是当电气设备的金属外壳带电时,如果人体接触外壳,由于人体的电阻远大于接地体的电阻,大部分电流通过接地体流向地面,而流过人体的电流非常小。此时,只要控制好接地电阻(一般不超过4ω),就可以减少触电事故的发生。然而,在TT供电系统中,这种保护方式的设备外壳电压对人体仍然相当危险。因此,该保护方法仅适用于TT供电系统的施工现场,按规定接地电阻不大于4ω。(TT模式供电系统是指直接将电气设备的金属外壳接地的保护系统,称为保护接地系统,也称为TT系统。第一个符号T表示电力系统的中性点直接接地。第二个符号T表示负载设备未连接到带电体的外露金属导电部分直接接地,无论系统如何接地。TT系统中负载的所有接地称为保护接地)

(2)保护接零

在电源中性点直接接地的低压电力系统中,电力设备的金属外壳直接与供电系统中的零线或专用零线电连接,这称为保护接零。它的作用是当电气设备的金属外壳带电时,短路电流通过零线形成闭合电路,使其变成单相短路故障。因为零线的阻抗很小,所以短路电流很大,通常比额定电流大几倍甚至几十倍。如此大的单相短路将使保护装置动作迅速准确,切断事故电源,确保人身安全。供电系统是一个零保护系统,即总氮系统。(TN模式电源系统是连接电气设备金属外壳和工作零线的保护系统。它被称为零连接保护系统,用总氮表示。)

保护零线是否与工作零线分开可分为三种供电系统:三相交流、三相交流和三相C-S供电。

1)总氮-碳供电系统。它的工作零线也作为一个零保护线。该电源系统通常被称为三相四线系统。然而,如果三相负载不平衡,零线上就有不平衡电流,因此连接到保护线上的电气设备的金属外壳具有一定的电势。如果中性线断开,保护接零的泄漏设备外壳被充电。因此,这种供电系统有一定的缺点。

2)TN-S供电系统。它是一种严格隔离工作零线N和电源处特殊保护线PE的供电系统,也称为三相五线制。其优点是专用保护线上没有电流,专用于接收故障电流,保证保护装置的运行。应该特别指出的是,聚乙烯线不能断裂。聚乙烯线路应在电源端反复接地。

3)总氮-C-S供电系统。如果一台变压器在施工现场与其他单位共用,或者该变压器在施工现场的中性点不与PE线相连,则为三相四线供电系统。当施工现场必须采用专用保护线PE时,可在施工现场主箱中性线反复接地后引出专用保护线。这种系统被称为TN-C-S供电系统。

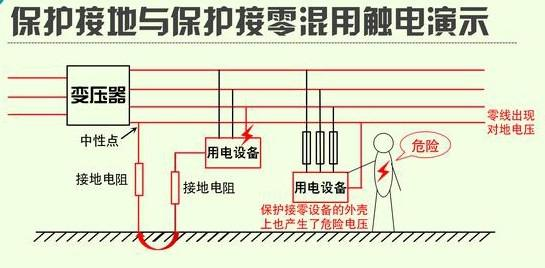

施工时应注意:除主箱外,不允许有N线和PE线连接,PE线上不允许安装开关和保险丝,PE线不允许接地。Pe线不得进入漏电保护器,因为线路末端的漏电保护器会使前一个漏电保护器动作。无论采用保护接地还是零接地,必须注意的是,同一系统中的某些设备不允许接地,其他设备不允许零接地。因为在同一个系统中,如果有些设备采用接地,有些设备采用接零,当采用接地的设备与外壳碰撞时,零线的电位会上升,从而给所有接零的设备外壳带来危险电压。

设置漏电保护器:

1)施工现场和开关箱的总数配电箱应至少设置两级漏电保护器,两级漏电保护器的额定漏电动作电流和额定漏电动作时间应合理匹配,具有分级保护功能。

2)开关箱内必须安装漏电保护器。除了零保护,漏电保护器必须安装在施工现场所有电气设备的设备负载线的首端。

3)漏电保护器应安装在配电箱电源隔离开关的负载侧和开关箱电源隔离开关的负载侧;

4)漏电保护器的选择应符合GB 6829-86《漏电动作保护器(剩余电流动作保护器)》的要求,开关箱内漏电保护器的额定漏电动作电流应不大于30mA,额定漏电动作时间应小于0.1s。在潮湿和腐蚀性介质中使用的漏电保护器应为防溅产品。额定漏电动作电流不大于15mA,额定漏电动作时间不超过0.1s

安全电压

安全电压是指在接触过程中,不穿戴任何防护设备,不会对人体各部位造成任何损伤的电压。

中国国家标准GB3805 - 83“安全电压”规定了五个等级的安全电压值:42、36、24、12和6V。同时,还规定当电气设备超过24V时,必须采取保护措施,防止与带电体直接接触。

安全电压照明器应用于以下特殊场所:

1)隧道、人防工程、高温场所、导电粉尘或距地面2米以下的灯具的照明,供电电压不得大于36

2)在潮湿和易接触的带电体中,照明电源电压不得大于24V。

3)在特别潮湿的地方,在地面、锅炉或导电性好的金属容器中工作的照明电源电压不得大于12V。

各级现场配电箱常见问题处理措施

分析3

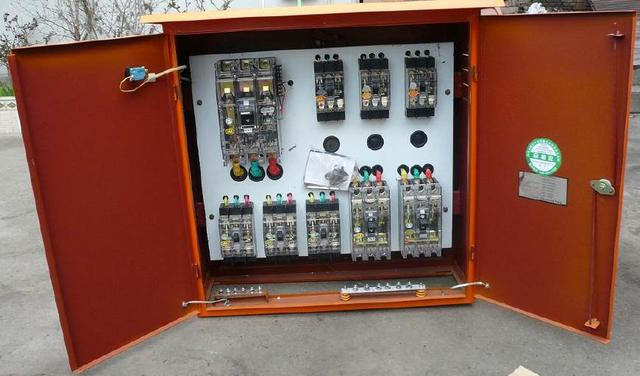

1)配电系统应设置室内总配电板,室外得分配电箱或室外总得分配电箱和得分配电箱并实行分级配电。

2)电源配电箱和照明配电箱应分开设置。如果它们放在同一个配电箱中,电源和照明线路应分开设置,照明线路接线应连接到电源开关的上侧。

3)配电箱按最终等级配电箱分布。开关盒应该有一个开关和一个开关。每个电气设备都应该有自己的开关盒。严禁用一个开关直接控制两个或多个电气设备。

4) Total 配电箱应位于电源附近,sub 配电箱应安装在电气设备或负载相对集中的区域。点配电箱开关箱与开关箱之间的距离不得超过30m,开关箱与开关箱控制的固定电气设备之间的水平距离不得超过3m。

5)配电箱,开关箱应安装在干燥、通风和常温的地方。不得安装在气体、烟气、蒸汽、液体及其他有严重损坏的有害介质中。不得安装在易受外部固体物冲击、强烈振动、液体飞溅和热源烘烤的地方。配电箱,开关箱周围应有足够的空间供两人同时工作,周围不得堆放妨碍操作和维护的物品。

6)配电箱,开关箱安装应正确牢固,移动箱应安装在牢固的支架上。固定配电箱,开关箱下蒙皮与地面的垂直距离应大于1.3m,小于1.5m..移动得分配电箱,开关箱下蒙皮与地面的垂直距离为0.6~1.5m..配电箱,开关箱由铁板或优质绝缘材料制成,铁板的厚度应大于0.5毫米

7)配电箱,开关箱内电线的进线口和出线口应位于箱体底部,严禁位于箱体顶部、侧面、背面或门。

电气设备的安装

1)配电箱电器应先安装在金属或非木质绝缘电器安装板上,然后整体紧固在配电箱箱内,金属板与配电箱箱体应电连接。

2)配电箱,开关箱内的各种电器应紧固在指定位置的安装板上,不得歪斜或松动。电气设备、设备与电路板之间的距离应符合相关工艺标准的要求。

3)配电箱,开关箱中的工作零线应通过端子板连接,并应与保护零线端子板分开。

4)配电箱,开关箱内的导线采用绝缘导线连接,导线截面型号,并应严格遵循临时用电图纸标明的截面。各种仪表之间的连接线应采用截面不小于2.5mm2的绝缘铜导线,导线接头不得松动,不得有外露带电部件。

5)各种箱体金属框架、金属箱、金属电气安装板和正常非带电的电器金属底座的箱体、外壳等。必须用接零保护,保护零线应通过端子板连接。
