断路器开关柜表示安装在开关柜中的断路器开关柜。10kv开关站的断路器主要有两种类型开关柜，其中一种较大开关柜，如国内XGN-10 开关柜；另一种是较小开关柜，如国内XGN-12 开关柜等。其中，XGN-10型开关柜属于90年代的产品。配备普通真空断路器，断路器与操作机构分离。开关柜的大小相对较大，占据较大的面积并具有较高的高度。因此，这种类型的开关柜主要用于110kv和35kv变电站，不适用于10kv开关站。

随着技术的发展，到20世纪90年代中后期，几个较小的真空断路器开关柜逐渐应用于10kv开关站。真正的话题是真空断路器柜和永磁机构真空断路器柜。

今天，我将主要介绍积分真空断路器开关柜。

整体式真空断路器开关柜的断路器和操动机构不是相互独立的两个部分，而是集成为一个整体，因此开关柜的体积较小，大小与10kv真空负荷开关柜大致相同。接下来，我们将讨论典型的积分真空断路器开关柜XGN-12 开关柜。

XGN-12真空断路器开关柜是目前广泛使用的国产真空断路器，具体尺寸约为900毫米宽、900毫米深、2200毫米高，更适合10kv开关站。开关柜 ZN73-12真空断路器具有以下主要技术参数:

额定电压12kv；

额定电流:630A，1250A；

1分钟工频耐受电压(有效值):对地42kv，相间42kV，48kv骨折之间；

雷电冲击耐受电压(峰值):对地75kv，相间75kV，85kv。骨折之间；

额定短期耐受电流:20kA/4s，31.5 kA/4 s。

额定峰值耐受电流:50kA、80kA；

额定短路开断电流:20kA，31.5kA；

额定短路电流切断次数:30次；

机械寿命:2万次。

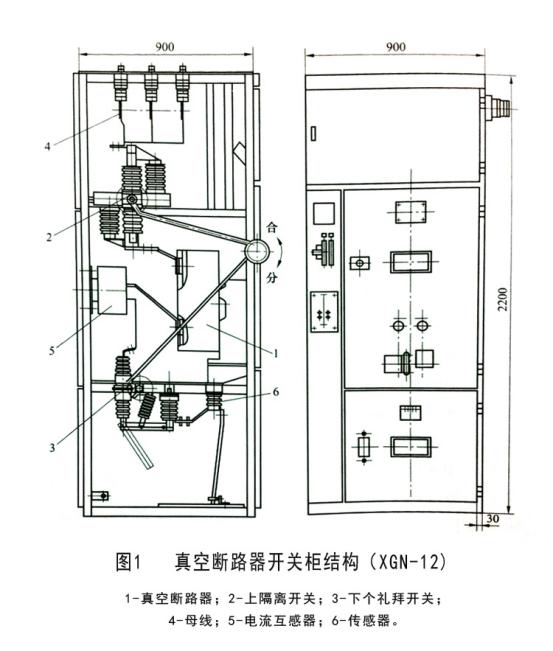

XGN-12真空断路器由柜体、断路器、监控和保护组成。如图1所示，机柜可分为四个区间，即断路器和隔离开关区间、母线区间、接线区间和仪表区间。
