中国主要低压开关柜介绍

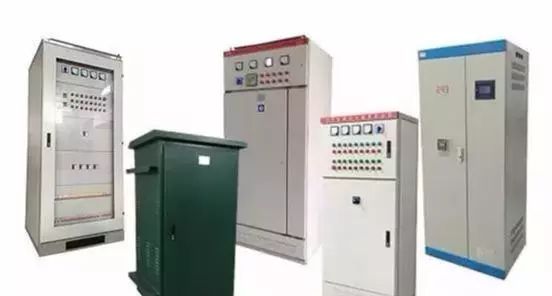

国内主要低压开关柜包括GGD，GCK，GCS，MNS，XLL2低压配电柜和XGM低压照明配电箱。

主要差异:

GGD是固定橱柜，GCK，GCS，MNS是抽屉柜。GCK柜和GCS柜、MNS柜抽屉推动机构不同；GCS和MNS机柜之间的主要区别在于GCS机柜只能用作单面操作机柜，机柜深度为800 mm，MNS机柜可用作双面操作机柜，机柜深度为1000 mm。

优点和缺点:

一般来说，抽屉式橱柜价格较低，易于维护，并且有许多插座电路，但成本昂贵。但是，固定出口回路相对较少，占地面积相对较大。如果客户提供的位置很小，如果不能固定，就应该收回。

分类介绍:

GGD交流低电压开关柜:该开关柜具有机构合理、安装维护方便、保护性能好、分断能力高、容量大、分断能力强、动态稳定性强、电气方案适用性广等优点。它可以用作替代产品。

缺点:电路少，单元不能任意组合，占用面积大，不能与计算机通信。

GCK交流低电压开关柜:该开关柜具有高分断能力、良好的动态热稳定性、先进合理的结构、灵活的电气方案、串联、通用性强以及各种方案单元的任意组合。一个机柜具有电路多、占地面积小、防护等级高、安全可靠、维护方便等优点。

缺点:水平母线位于机柜顶部。垂直母线没有阻燃塑料功能板，不能与计算机通信。

GCS交流低压抽出式开关柜:具有较高的技术性能指标，能适应电力市场的发展需要，并能与现有进口产品竞争。根据安全、经济、合理、可靠的原则，新型低压抽出式开关柜，还具有分断、高合闸能力、动态热稳定性好、电气方案灵活、组合方便、串联实用性强、结构新颖、保护等级高等特点。

MNS系列优势:

◆紧凑设计:在较小的空间内可以容纳更多的功能单元。

◆结构通用性强，装配灵活:模数为25毫米的C型型材可满足各种结构形式、防护等级和使用环境的要求。

◆采用标准模块设计:可构成保护、操作、转换、控制、调节、指示等标准单元。用户可以根据需要选择和组装它们。

◆技术性能高，主要参数达到当代国际技术水平。

◆压缩场地，试验化程度高，可大大压缩预生产场地，便于储存和运输。

◆组装简单，不需要特别复杂。

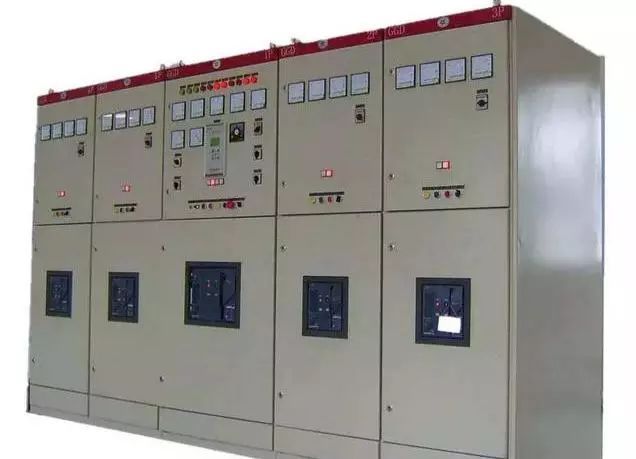

1.GGD交流低电压配电柜

GGD交流低电压配电柜适用于发电厂、变电站工厂和矿山等电力用户，作为交流50Hz、额定工作电压400伏、额定工作电流3150安的配电系统。用于电力转换、配电和控制电力、照明和配电设备。

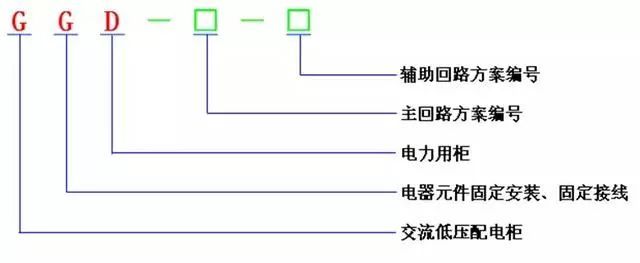

型号描述:

结构特征:

1.柜体为通用柜体，框架部分焊接，由8MW冷弯型钢组装而成。组件是根据模块原理设计的，并且具有模块E = 20mm毫米的安装孔，这是高度通用的。

2.设计中应充分考虑散热。柜体的上下两端设有不同数量的散热槽。

3:柜门与框架通过铰链连接，安装拆卸方便。

4:机柜中的安装部件通过滚花螺钉与框架连接，形成完整的接地保护。

5:防护等级:IPIP40

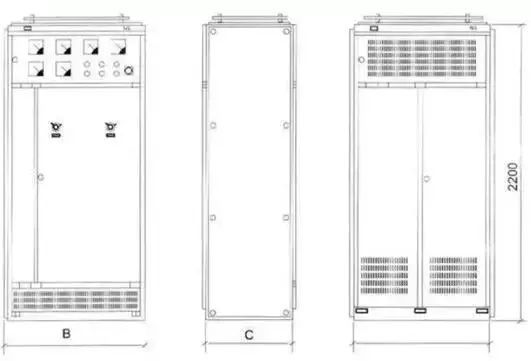

外观和安装尺寸:

宽度(b):600毫米、800毫米、1000毫米、1200毫米

深度(c):600毫米，800毫米

典型电路方案及柜内主要电器

馈线柜主要部件:闸刀开关、空气开关和电流互感器

馈电柜的主要部件:闸刀开关、交流接触器和电流互感器

馈线连接柜的主要部件:闸刀开关、空气开关和电流互感器

馈线后备柜主要部件:刀闸、塑壳断路器、电流互感器

接触柜主要部件:无

接触柜的主要部件:闸刀开关和保险丝

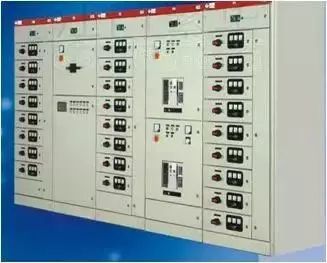

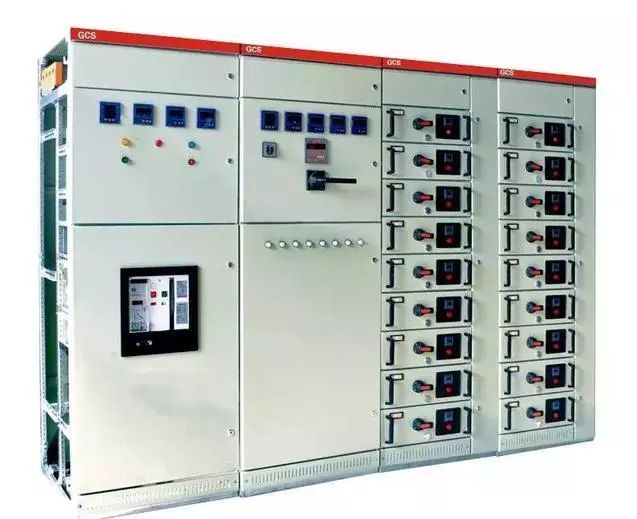

2.GCS低压抽取类型开关柜

概述:

GCS适用于发电厂、石油、化工、冶金、高层建筑等行业的配电系统，以及大型发电厂、石化系统等自动化程度高、需要更多计算机接口的地方。作为三相交流，50(60)赫兹，额定工作电压400伏，690伏，额定工作电流4000安及以下，配电，电机集中控制，无功补偿等用户在发电和供电系统中使用。

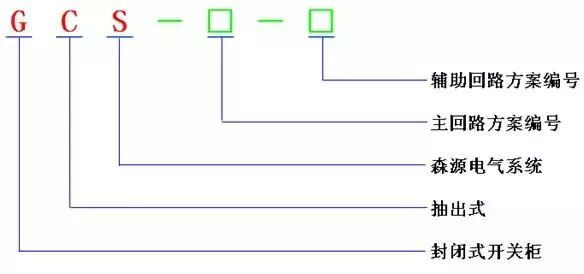

型号描述:

结构特征:

1:GCS带受电柜、馈电柜和电机控制柜。

1.1:GCS带受电柜、馈电柜和电机控制柜。

1.2:MCC机柜较多可由22个1/2功能单元组成，每个功能单元模块为160毫米，每个单元电流较高可达400安培

1.3:机柜的每个功能单元室是独立的，并与电缆室隔离。电缆室的宽度为240毫米或440毫米

2.抽屉面板上有明显的开启、关闭、实验和退出位置标记，抽屉单元设有机械联锁装置。

3:抽屉为主体，有抽取和固定分离，可混合组合，可任意选择。

4.开关设备按三相五线制和三相四线制设计。设计部门和用户可以方便地选择PE+N或PEN模式。

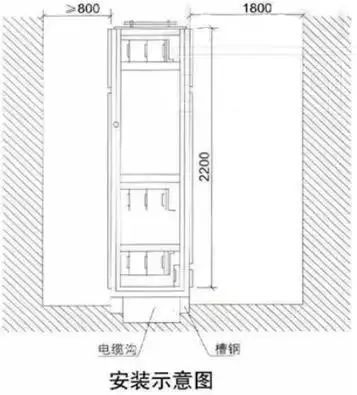

外观和安装尺寸:

宽度(a):600毫米、800毫米、1000毫米

深度(b):800毫米，1000毫米

电源接收和接触柜

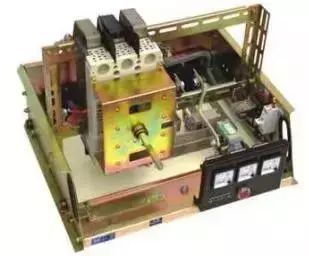

抽屉单元

典型电路方案及柜内主要设备

2

上馈线

下馈线

主要部件:空气开关、电流互感器

双电源切换

主要部件:空气开关、电流互感器、塑壳断路器

不要激动

易激动的

主要部件:闸刀开关(带保险丝)、接触器、热继电器、电流互感器、保险丝、塑壳断路器

电机启动

Y-△启动

无功功率补偿(主柜)

主要部件:闸刀开关、电流互感器、保险丝、接触器、热继电器、电容器

电机(未激励)

主要部件:塑壳断路器、接触器、热继电器、电流互感器、保险丝

3.GCK低压抽出类型开关柜

概述:

GCK系列电机控制中心主要由一些组合电机控制单元和其他功能单元组成。该系列产品适用于交流400伏、690伏、频率50Hz、较大工作电流3150A的配电系统，用于照明灯具配电设备的配电、电机控制和功率转换、配电和控制。

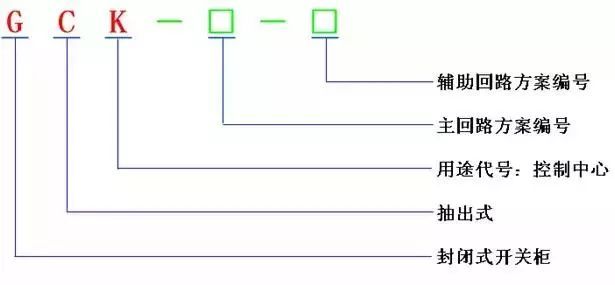

型号描述:

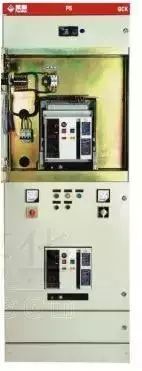

物理地图:

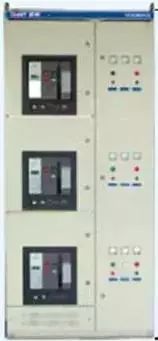

ACB内阁

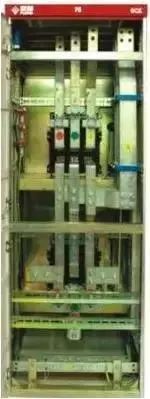

在柜子后面

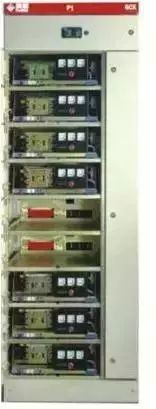

MCC机柜

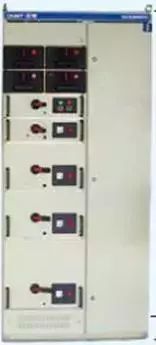

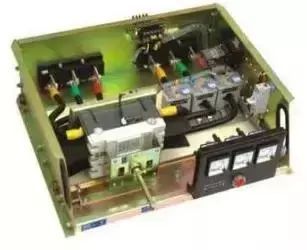

抽屉单元

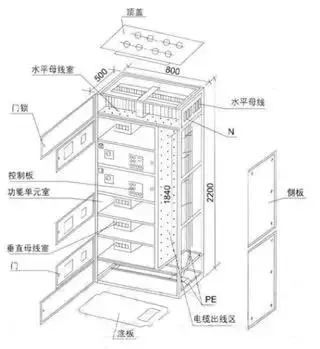

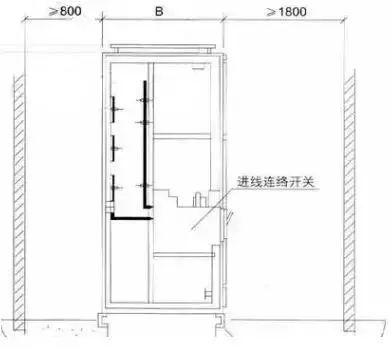

外形尺寸:

结构特征:

1:柜体框架由C型材组装而成。机柜框架部件和特殊附件是标准配置。零件的成型和开口尺寸应模块化。(东= 20毫米).

2:抽屉单元的高度模数为200毫米，分为1/2单元、1单元、1.5单元、2单元和3单元。

3:每台塑壳柜较多可配9个抽屉，一个单元，单元电路的额定电流不超过630安。4.操作机构与抽屉机械联锁，主开关不能在关闭位置拉出。5:功能单元背面设有主回路进出插头和辅助回路二次插头，隔离室由金属板隔开。

典型电路方案和柜内主要元件:

架空引入线

接收电力的电缆

父母联盟

主要部件:空气开关、电流互感器

Y-△电机控制

电源开关

主要部件:塑壳断路器、电流互感器、接触器、热继电器

MNS组合低电压开关柜

概述:

MNS组合低压开关柜系统，适用于所有发电、配电和用电。适用于5000 A . MNS以下的低压系统，具有很高的灵活性，可根据需要和不同的使用场合灵活混合，能满足全方位的要求。

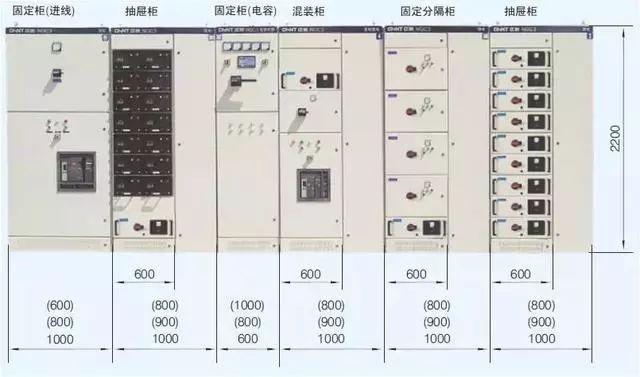

安装尺寸:

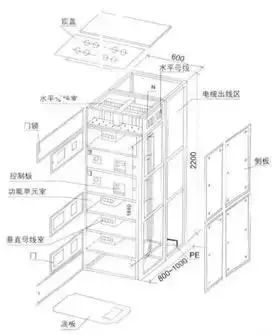

结构特征:

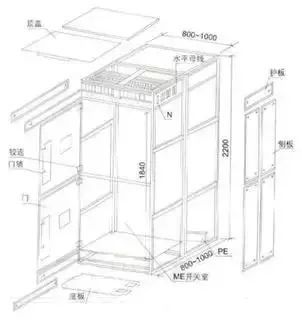

1:柜体框架结构可分为设备柜、母线柜和电缆柜，其尺寸为(高×宽×深)2200毫米× 400/600/800/1000/1200毫米× 600/800/1000毫米，空气开关2000下开关柜的宽度可为400毫米

2:柜体框架由模数为25毫米的特殊C型型材制成

3:抽屉柜有抽屉单元隔离室、出线端子室、横向电缆室和柜顶母线室。所有组件都安装在抽屉单元中。抽屉有五种标准规格:8E/4、8E/2、8E、16E、24E(8E = 200毫米)，8E/4较大额定电流为45A，8E/2较大额定电流为63A，16E以上较大额定电流为630A。

开关手柄的位置描述:

工作位置-主开关打开，控制回路打开，部件锁定

断开位置-主开关断开，控制电路接通，部件锁定

实验位置-主开关关闭，控制回路打开，部件锁定

退出位置-主电路和控制电路断开

隔离位置-取出30毫米距离，主电路和控制电路断开，完全隔离

机柜中的典型电路和主要组件:

电缆入口和出口

主要部件:空气开关、电流互感器

接触

主要部件:空气开关、电流互感器

电机控制

主要部件:塑壳断路器、电流互感器、接触器、热继电器

供给

联络

主要部件:塑壳断路器、电流互感器

计量柜

主要部件:电流互感器和电压互感器

补偿柜

主要部件:闸刀开关、接触器、热继电器、电流互感器、保险丝和电容器

4.XLL2低电压配电箱

概述:

XLL2低压配电箱适用于交流50Hz、额定工作电压400伏(690伏)、额定工作电流630安的电网。用于冶金、矿石、石油、化工、电力等行业的电源和电机控制照明。该柜结构新颖，组件布置合理，可根据用户的不同需求组合成列。

型号描述:

机柜中的典型电路和主要组件:

主要部件:刀闸、塑料断路器、小型断路器、电流互感器

主要部件:刀闸、塑料断路器、小型断路器、电流互感器、接触器、热继电器

相似配电箱简介:

XLLKL系列交流电机起动装置:该装置是一种集电机起动、停止控制、运行监控、电机保护等元件于一体的电子控制装置。根据需要可配置成Y-△起动、自耦降压起动、频敏降压起动和可逆运行系列。广泛用于风机、水泵和消防系统的电机控制。

交流电机软启动装置。

XLLXZF(XHF)型双回路配电装置用于工矿企业和民用建筑。它是为保证供电的连续性而设计的，具有交流50Hz、电压低于500伏、三相四线或tn-s供电系统中双路供电的自动转换功能。本产品用于医院手术室、高层建筑安全系统、火力发电关键部位、连续生产、船舶房、政府机关和重点军事部门等。其不能长时间断电。

5.XGM照明配电箱

概述:

XGM系列灯箱适用于民用建筑、住宅建筑、酒店、火车站、医院、工厂、企业等现代建筑的室内使用。它们用于50Hz和415V以下的单相、三相和四线交流配电、tn-s照明和小功率控制电路。它们用于线路过载和短路漏电保护。同时配有AC30插座，可制成电源插座盒，满足用户多功能需求。

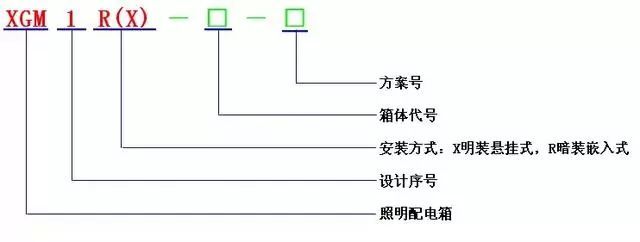

典型电路和盒内元件:

主要部件:空气开关、小型断路器

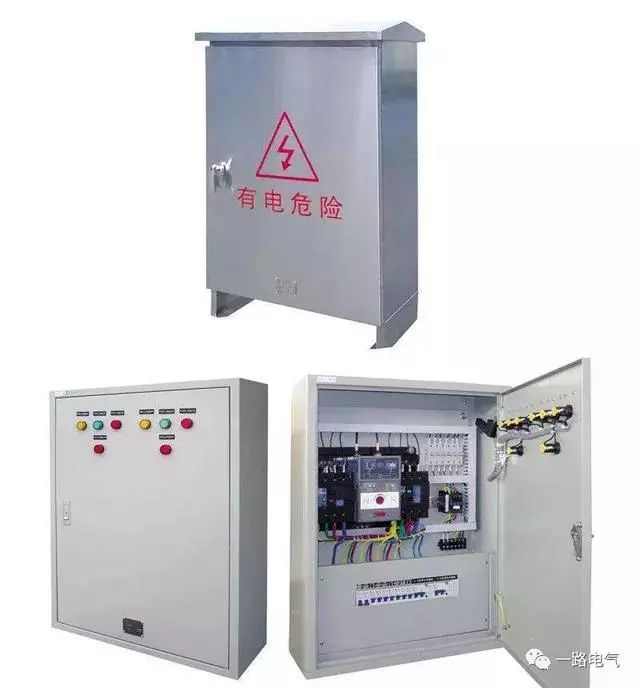

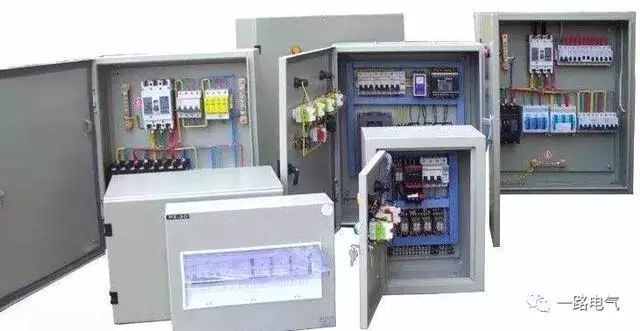

各种盒子:
