我相信每个人都很熟悉它。我们离不开电。电是我们日常家居生活中较重要的设备产品。我们几乎每天都用电。现在我们已经变得依赖电了。就像被毒死一样，我们不能放弃。以下是对配电箱系统图的简要说明。

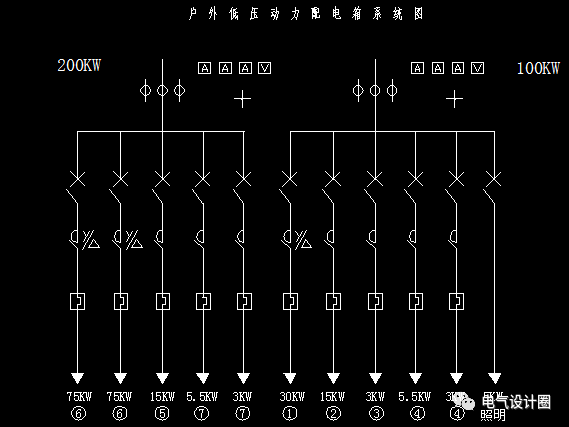

首先，配电箱系统图读数

看配电箱的系统图，我们必须首先理解什么是配电箱。它是所有用户的总电路配电箱。树鸟教育电气设计师在线教学课程！ 通常配电箱系统图是混合树形和放射状的。

也就是说，总计配电箱-每个分数配电箱(1 # 配电箱)-1 #区域的每个负荷

(2 # 配电箱)-2 #区的每个负荷

(3 # 配电箱)-3 #区的每个负荷

具体来说，可以取出一条特定的线进行分析。

1.充分反映电路的组成，即在电路中画出电源、电器、电线和开关，而不遗漏任何电路器件。

2.设备符号的标准化使用。

3.合理安排设备符号的位置。器件应尽可能均匀地分布在电路中。绘制的电路图应清晰美观。

4.将连接线画直，通常用水平和垂直线段来表示连接线，并在拐角处取直角，使电路图简单而整洁。

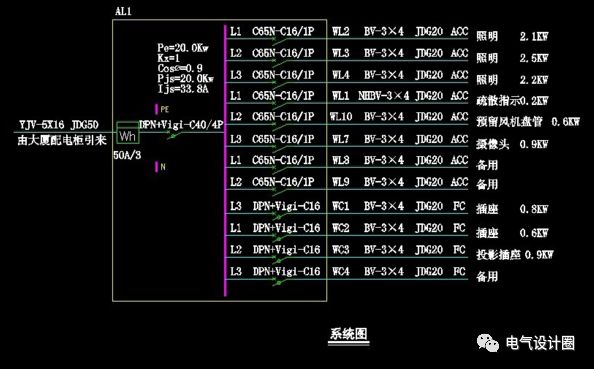

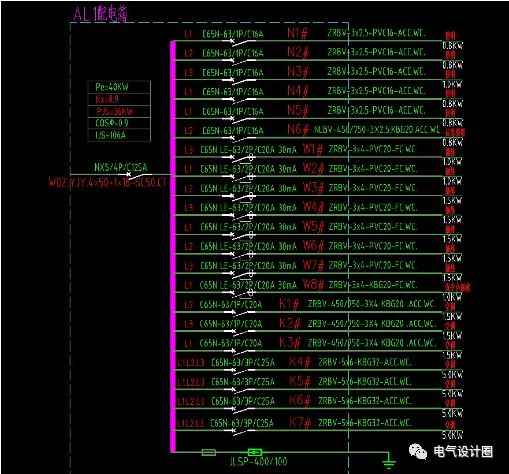

二。配电箱系统图中pe、kx、pj和LJ的含义

Pe有功功率

Kx需求系数

Pjs计算功率

Ijs计算电流

CosΦ代表功率因数。它们之间的关系如下:

Pj=Kx*Pe。

Ij=Pj/(1.732*Ue*cosφ)，ue=380V为额定电压。

对于Ijs，Pe = 25kwkx = 1cosφ = 0.85？

ijs = Pe * Kx/(1.732 * u *Cosφ)= 25 * 1/(1.732 * 0.38 * 0.85)= 44.6878642 A

u:额定电压，Ue=380V，功率因数Cosφφ，以及在所需系数Kx(或负载因数Kc)之后的计算电流Ijs。对于一般配电系统，使用所需的系数Kx。Pjs=Pe*Kx .

Pjs是指计算的负载，用于选择每个组件(包括设备、线路等)的负载值。)在供电系统中根据加热条件。用电单位向供电部门报告的电力是指该计算的电力。

Pjs=Pe*Kx，其中Kx为所需系数，以及电气设备在较大负载(Pjs计算负载)下所需功率与设备容量Pe的比值。这个值可以通过根据负载属性查找表来获得。Kc是负载系数。

第三，线电压和相电压的关系

对于三相四线电网，三相线中任意两条之间的电压称为线电压，任意一相线与零线之间的电压称为相电压，三相电压的相位差为120度，线电压为两相的相电压

线电压和相电压之间的关系的矢量和是:线电压=相电压3倍的根符号。对于商用电源，相电压为220伏，线电压为220伏根号的3倍，即380伏。阻燃聚乙烯交联聚氯乙烯护套交联聚乙烯绝缘电力电缆。

指线与线之间以及线与皮肤之间的人承受的电压。线路电压为1KV，电压为0.6KV；5*4线径CT(顺桥敷设)/SC25(钢管敷设直径25)/WC(顺墙敷设)/FC(顺地敷设)。4*25+16:4芯25 mm2，外加一芯16 mm2导线；4+1共有5个内核，安全载流能力为110A。

四、配电箱的工作原理和用途

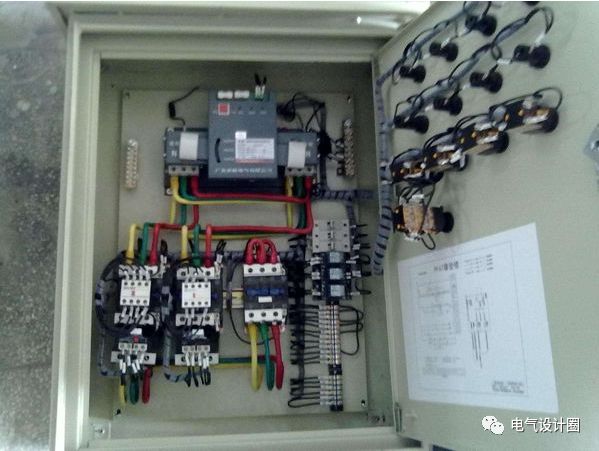

配电箱是将开关设备、测量仪器、保护装置和辅助设备组装在一个封闭或半封闭的金属柜内或屏幕上，根据电气接线要求形成一个低压配电装置。在正常操作过程中，电路可以通过手动或自动开关接通或断开。如果出现故障或异常操作，借助保护装置切断电路或发出警报。

测量仪器可以显示运行中的各种参数，也可以调整一些电气参数来提示或发出偏离正常工作状态的信号。它常用于各种发电、配电和变电站。

便于电路故障时的管理和维护。配电箱和配电柜配电盘是成套设备，用于集中安装开关、仪表等。常用的配电箱是由木头或铁板制成的，而现在各处的耗电量都相当大，所以铁的使用仍然较多。

配电箱的目的:当然，停止和传输电是很方便的，并且在测量和判断电的停止和传输方面起作用。
