本文以分为三条道路的三条道路为例，说明了从total 配电箱到total 配电箱的连接方法。

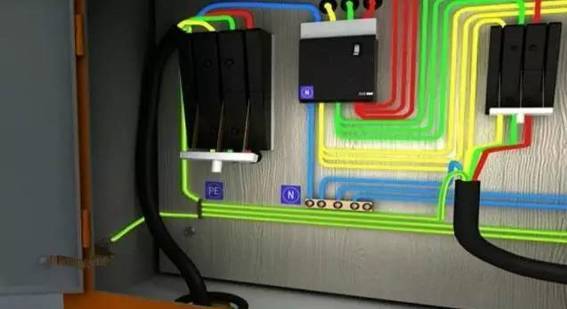

1.黄色、绿色和红色(A、B和C)三相线分别从总配电箱的配电开关引出，浅蓝色工作零线从工作零线引出，黄绿色双色PE保护零线从PE端子引出。

总配电箱门与箱之间必须采用编织软铜线可靠连接保护和接零。

五行之间的安全距离。

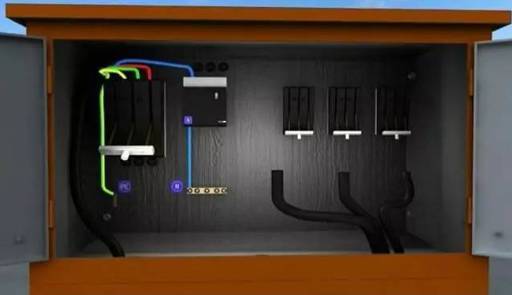

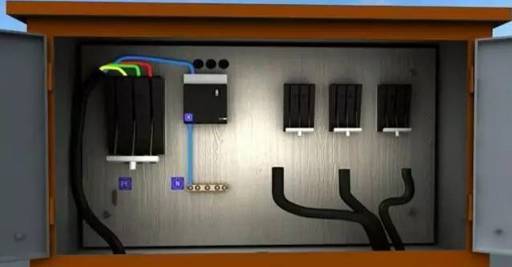

2.线路的黄、绿、红三相线接总隔离开关，二次元件配电箱，浅蓝色N线接漏电保护器的N端，漏电保护后接工作零线端子板。

3.黄色和绿色的聚乙烯线连接到保护零端子板的聚乙烯板上。

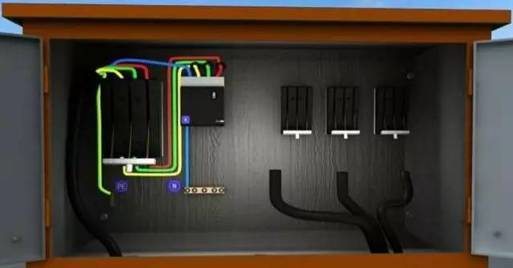

4、从次级配电箱总隔离开关引出的三相线到漏电保护器。

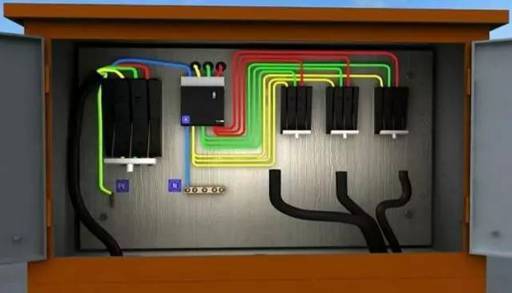

5.从漏电保护器的端子引出相线至并联隔离开关。

聚乙烯线路不能进入漏电保护器，因为线路末端漏电保护器的动作会使以前的漏电保护器跳闸，造成大规模停电。

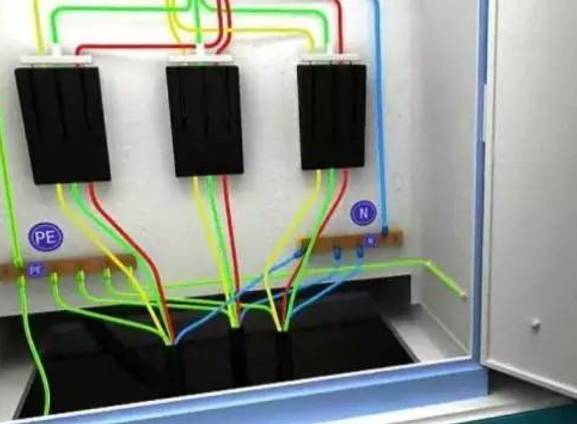

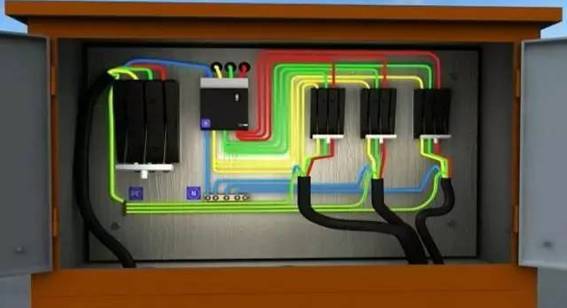

6.黄色、绿色和红色三相线分别从除法配电箱的分路隔离开关引出，浅蓝色工作零线从N板接线端子引出，黄绿色双色保护零线从PE板接线端子引出。

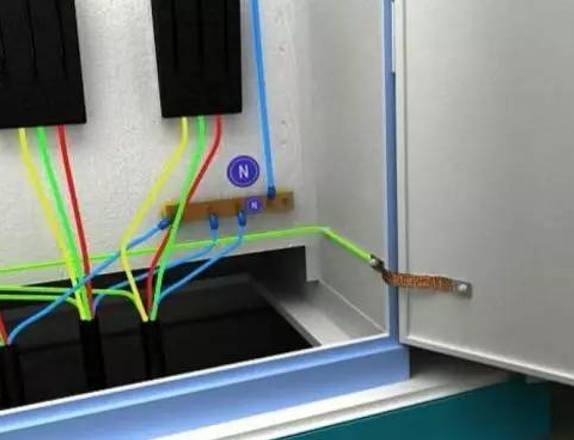

分配电箱门与箱之间必须采用编织软铜线可靠连接进行保护和接零。
