许多人会想知道2+的幂是多少？什么是不间断电源输入/输出配电柜？事实上配电箱是你接收负载的空柜子，就像一个敞开的房子里的小盒子。不间断电源输入/输出配电柜是较大的机柜，目的相同。尺寸取决于您的不间断电源的功率。

1

什么是功率配电箱？

电源配电箱是一种配电类型，电压为380伏电压配电箱分压电源配电箱和照明配电箱，是配电系统的较终设备。配电箱是将开关设备、测量仪器、保护装置和辅助设备组装在一个封闭或半封闭的金属柜或面板中，根据电气接线要求形成低压配电装置。

在正常运行时，可通过手动或自动开关接通或断开电路，在故障或异常运行时，可通过保护电器切断电路或报警，运行中的各种参数可通过测量仪表显示，某些电气参数可调整到提示或信号偏离正常工作状态，这在各种输、配电和变电站中普遍使用。

2

根据供电系统的要求分类

(1)一类配电设备统称为配电中心。它们集中安装在企业变电站的位置，将电力分配给不同位置的较低级别配电设备。该级设备靠近降压变压器，因此电气参数要求较高，输出电路容量较大。

(2)二次配电设备是电源配电柜和电机控制中心的统称。当负载分散且电路较少时，使用功率配电柜。电机控制中心用于负载集中、回路多的场合。他们将电能从上部配电设备的电路分配到附近的负载。这类设备应提供保护、监控和负载控制。

(3)较终配电设备始终称为照明功率配电箱。它们远离供电中心，是分散的小容量配电设备。

3

按结构特征和用途分类

(1)固定面板类型开关柜，通常称为开关板或配电板。面板盖开关柜的敞开式，正面有保护功能，背面和侧面仍可接触带电部分，保护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，变电站室内集中供电。

(2)保护型(即封闭型)开关柜，指低压开关柜，除安装表面外，所有侧面均封闭。机柜的电气部件，如开关、保护、监控和控制，都安装在由钢或绝缘材料制成的封闭外壳中，该外壳可以安装在墙上或墙上。机柜中的每个回路之间不能采取隔离措施，或者可以使用接地金属板或绝缘板进行隔离。通常，门和主开关是机械联锁的。此外，还有一个保护表类型开关柜(即控制台)，面板上装有控制、测量、信号和其他电器。保护类型开关柜主要用作工艺现场的配电装置。

(3)抽屉类型开关柜。这种类型的开关柜采用钢板制成的封闭外壳，进线和出线电路的电气元件都安装在可抽出的抽屉中，形成一个能完成某种类型供电任务的功能单元。功能单元通过接地金属板或由塑料制成的功能板与总线或电缆分开，以形成总线、功能单元和电缆的三个区域。每个功能单元之间也有隔离措施。抽屉类型开关柜具有高可靠性、安全性和互换性。它更高级开关柜，生产开关柜，大部分抽屉类型开关柜。适用于工矿企业和供电可靠性要求高的高层建筑，作为集中控制配电中心。

(4)电力和照明分配控制箱。大部分都是封闭式垂直安装。由于使用场合不同，外壳的防护等级也不同。它们主要用作工矿企业生产现场的配电装置。

4

功率使用配电箱

(1)便于电路故障时的管理和维护。

(2)配电箱和配电柜,配电盘、配电盘等。是成套设备，用于集中安装开关、仪表等。

(3)普通配电箱由木头或铁板制成。

(4)配电箱目的:当然，停送电很方便，起到测量和判断停送电的作用。

4

什么是不间断电源输入/输出配电柜？

不间断电源输入/输出配电柜用于电源室的中心。它具有功能完善、结构紧凑、稳定可靠的特点。不间断电源实际上是一种不间断电源。不间断电源输入/输出机柜是一种根据不间断电源的特点定制的设备。它可以控制配电装置、机架式配电装置和中央配电装置，管理方便。

不间断电源输入输出柜电缆桥架系列:金属槽型、梯形、托盘型电缆桥架、热镀锌电缆桥架、玻璃钢电缆桥架。

不间断电源输入和输出配电柜，包括输入配电柜，不间断电源和输出配电柜，输出通过电缆输入到不间断电源。不间断电源经过校准和存储后成为稳定的三相电输出，输出配电柜后通过电缆输出到外部负载供电。

其特征在于，连接电缆包括中性线；不间断电源输出电缆中性线内导体的横截面大于相线电缆导体的横截面。安装在每个内部功能单元中的进出断路器按顺序分层排列。塑壳断路器以固定方式安装，而微型断路器安装在导轨夹中。为确保安全方便的操作和维护，加上高度模块化的设计，为快速简单的安装和故障维护提供了极大的便利。

6

不间断电源输入/输出配电柜

(1)可靠性:所有部件都由制造商进行标准化和测试。

(2)安全性:前后面板隔离，防止人员接触带电部件；

(3)简单性:由于使用预制构件，设计和安装非常简单；

(4)易于管理:完善的监控系统使机房管理人员能够实时控制设备的运行状态，便于管理；

7

使用条件

(1)环境空气温度不高于+40℃，不低于-5℃。24小时内的平均温度不得高于+35℃。

(2)室内安装和使用时，使用场所的高度不得超过2000米

(3)在+40℃的高温下，周围空气的相对湿度不得超过50%，在较低的温度下允许有较大的相对湿度。(例如，在+20℃时为90%)应考虑由于温度变化偶尔会发生的冷凝的影响。

(4)安装设备时，垂直平面的倾斜度不得超过5%，设备应安装在无剧烈振动和冲击的地方，以及不足以腐蚀电气元件的地方。

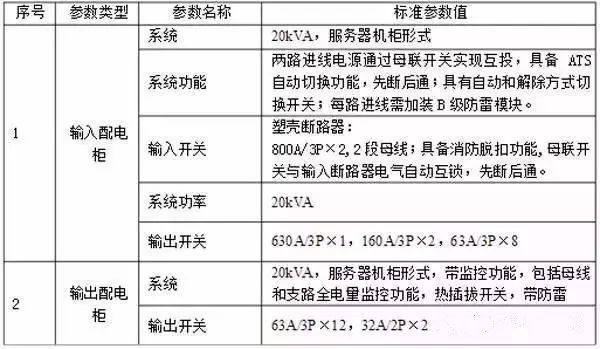

动力室配电柜

1.输入:电源接入

2.输出:网络机房配电柜，不间断电源输入，备用电池电源，动力机房各种动力设施

3.消防联动装置

网络机房配电柜

1.输入:电源输入和不间断电源输出

2.输出:

不间断电源输出:每个机柜的配电装置、消防主机、监控视频头

电源输出:每个机柜的PDU、照明、墙壁插头、精密空调、机柜空调、外墙电视

8

输入空容量计算方法:

(1)三个输入和三个输出:相电流I = P/(3 * 220伏)。主输入空闲开关和输出空闲开关的容量通常为1.3*1，旁路输入开关的容量为1.5 * 1。例如，如果主机为100KVA，主输入空值和输出空值的大小为1.3*151=196.3。，然后选择200A打开并旁路开关250A。有时，为了方便起见，主输入和输出开关以及旁路输入开关都选择相同的打开容量，并且该值是旁路打开的容量。

(2)单输入单输出:相电流I = P/(220伏)。输入/输出开度的计算方法与三进三出的计算方法相同，此处不再赘述。

(3)三进一出:对于三进一出运行的不间断电源主机，虽然主输入端输入的三相电流均分，即每相功率为不间断电源总功率的三分之一，但考虑到不间断电源故障，不间断电源运行在旁路状态，即负载全部挂在三相进线的一相上。因此，对于三合一输出不间断电源，输入/输出和旁路开路大小的选择与三合三输出模式相同。

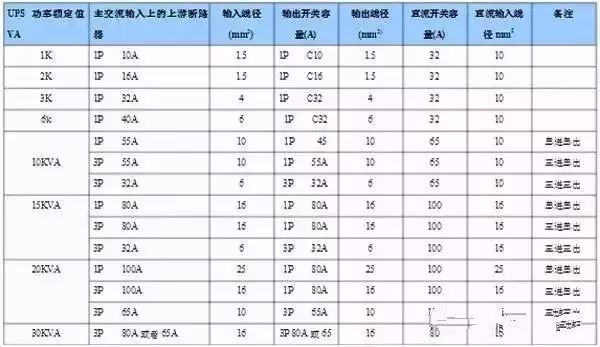

不间断电源输入输出分布通用特性表
