钢结构作为传统的结构形式，具有施工方便、速度快、强度大、自重小、抗震和抗动载能力强等优点。它越来越广泛地应用于各种大跨度、超高、超重型厂房的结构设计中。树木鸟类教育电气设计视频课程

该类厂房大多采用门式钢架结构和钢结构柱网框架结构，屋面和墙体结构均为压型钢板和夹芯板。对于机电安装专业，与传统的砖混结构或框架结构建筑相比，每个分项工程在隐蔽阶段和设备安装阶段的施工工艺都有很大的不同。探索和制定切实可行的施工方案，实施工艺标准，无疑对实现整个电气工程的进度、安全和质量目标至关重要。

一、施工难点

从选择钢结构建筑形式的目的、建筑的目的、钢结构的特点和施工要求等角度出发。，电气工程的实施主要有以下困难:

(1)施工作业高度高。为了满足生产、储存和运输的需要，厂房大多为单层、大跨度和高层建筑。电气施工中，管道、桥梁和灯具的安装需要大量的高空作业，这将对施工质量产生很大的影响，对安全提出了很高的要求。

(2)工期紧。如上所述，钢结构厂房建设速度较快，由于机电专业本身的特点，主要作业区域大多集中在项目的中后期。因此，为了保证工期，必须制定合理的进度、人员和材料动员计划，并严格执行，及时整改。

(3)专业管线复杂。作为以生产为主体的工业建筑，厂房内的专业管道极其复杂。除了传统的配电和信息传输线路之外，物质传输、控制系统、内联网甚至保密通信系统都可能穿过它们。再加上缺乏可靠的固定位置，这些都给管道的综合布置、支架的设置和管道的安装带来了很大的困难。

(4)技术要求高，许多传统结构建筑中常见的施工方法在这里无法实施，特别是设备和管道的安装和铺设方法差异很大，这就要求施工人员和技术人员积极探索新的安装方法。同时，安装高度的大幅增加也对吊装技术提出了更高的要求。

二。技术措施

针对上述困难，应采取以下技术措施:

(1)制定切实可行的高空施工计划，紧跟土建专业进度，把握较佳施工时机。对于可以在地面上进行的施工，集中在地面上，减少高空作业的工作量，降低施工难度。

(2)通过设计优化和施工深化，减少工作量，特别是高空作业的工作量。同时，应优先考虑易于安装、安全可靠的设备和材料。应参考相关工程施工经验，确定合理方便的安装方法，提高工作效率。

(3)制定详细的劳动计划。施工工期紧张时，场馆内人员应确保能分成几个小组同时推进。积极创造施工条件，在成品保护可以实施的前提下，可以与土建专业同时进行或在其施工前进行。

(4)利用现有的施工设备和结构架设工作面，如安装灯具的桥式起重机。工厂两侧的高空作业脚手架将在钢结构梁下方生根或直接在钢梁上铺设脚手板，以减少操作平台的架设时间。同时，降低货架的架设高度，减少事故发生的可能性。

(5)确保配电室和其他设备室的土建工程按时完成和移交，为后期调试创造机会。严格控制设备进场时间，提前检查、选择和确认设备材料价格。

三、电气施工节点方法

描述了电气专业各子项目的一些有代表性的节点实践。

3.1复合彩钢板墙的电气安装

3.1.1电气配管彩色钢板墙配管主要分为暗配管和明配管。其中，暗配管应在所有钢结构梁及横、纵檩条安装完毕后，外墙板安装完毕前完成，穿管檩条部分用开孔器打孔。在内墙板安装过程中，施工人员应配合彩钢板安装队对箱体和管道穿墙进入桥架的部位进行定位，事先在彩钢板上开孔，并确保箱体的开口位置在彩钢板的槽处。从墙壁延伸到桥梁的管道长度应保证在10厘米左右，然后在桥梁安装时连接到桥梁。

彩钢板墙的外露管道可以用铆钉和欧姆卡直接固定在墙上。固定点应在彩钢板的波峰上。铆钉的选择应满足强度要求。

3.1.2桥梁安装

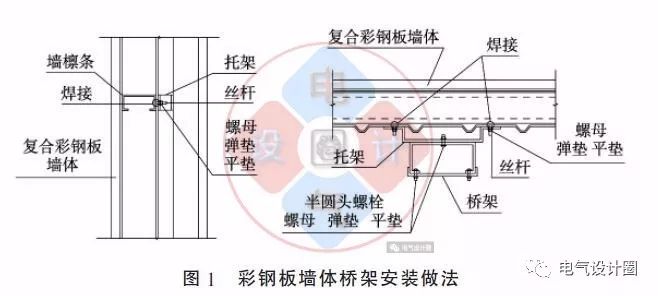

彩钢板墙竖桥的安装应根据桥的宽度提前进行，内墙板安装前，在墙的横檩条上焊接两根螺杆。内墙板安装时，螺杆应配合开口引出，然后用螺母将桥架两端分别固定在螺杆上，较后将桥架固定在支架上，如图1所示。这里施工时要注意支架的间距。一般设计和规范要求间距在1.5~2m之间。由于墙体的水平檩条间距基本在2m左右，因此可以满足这一要求。

3.1.3 配电箱安装

从美观和安装简单的角度来看，彩钢板墙配电箱的安装应尽可能采用开放式安装。两个角钢支架垂直焊接在墙体的水平檩条上，角钢平面粘贴在内墙板上，螺杆按配电箱的高度和尺寸分别焊接在两个角钢支架的上部和下部。

内壁面板是封闭的。满足安装条件后，对准螺杆并在配电箱背板上钻孔。使用螺母将配电箱固定在螺杆上，如图2所示。配电箱隐蔽安装的方法类似于开放式安装。角钢也用作支撑，箱体侧面用螺栓与角钢支撑固定。螺栓也可以用来固定角钢支架和水平檩条。

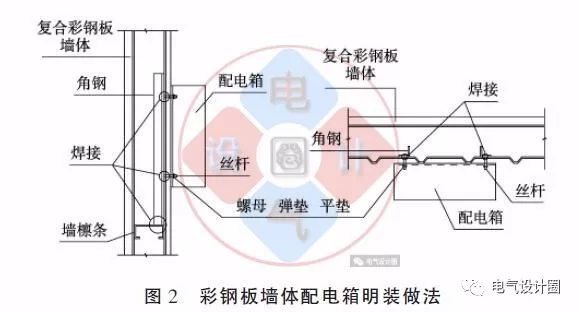

彩钢板墙配电箱明装法

3.2结构钢柱和钢梁的电气安装

结构钢柱和钢梁是建筑中重要的承重结构。在安装电气设备时，应首先考虑结构要求，以确保结构安全。在结构专业允许且对结构影响较小的情况下，焊接固定支架无疑是较省时、省力、可靠的安装方法。

当然，如果不能进行焊接，采用抱箍也能有效地满足设备安装的需要。

3.2.1桥梁安装在工字梁柱上

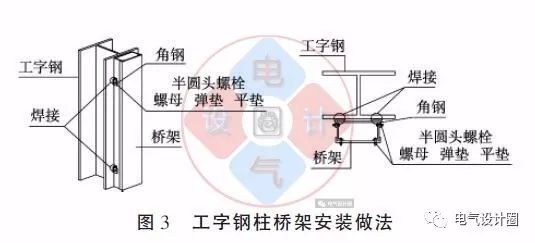

竖桥用角钢固定。在钢柱高度相同的情况下，焊接两段内侧向内的角钢，角钢之间的距离应与桥梁的宽度相适应。安装时，桥架埋在两段角钢中，桥架侧面用半圆头螺栓固定在角钢上，如图3所示。

厂房四周的横桥安装有综合支架，固定在厂房的吊车游梁和框架梁上。对于没有上述钢结构梁的区域，应通过结构专业在钢结构柱上增设牛腿，并架设辅助梁来固定综合支撑。

复合支架一般由方钢制成，在荷载允许且悬挂后外观不变形的情况下，其框架也可由槽钢制成。安装时，支架应吊在钢结构梁下，支架顶部的钢板和方钢横臂用螺栓紧固在钢梁的两侧。与钢梁厚度相同的钢板应垫在夹紧钢板和方钢之间，以平衡应力。螺栓和钢板的选择应满足强度要求，如图4所示。桥架等专业管线通过螺栓和U型卡固定在综合支架上。

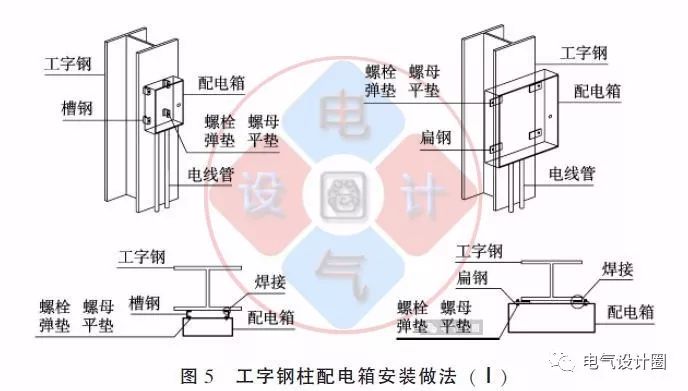

3.2.2 配电箱安装当配电箱的宽度小于钢柱时，应根据配电箱的安装高度和尺寸将四段槽钢相应固定在钢柱上。槽钢的底面朝外，一侧焊接在钢柱上，另一侧用配电箱螺栓钻孔固定；当配电箱的宽度大于钢柱的宽度时，将四段扁钢固定在钢柱上对应配电箱的位置，将扁钢平面粘贴在钢柱上，一段与之焊接，另一段伸出钢柱，用螺栓配电箱固定钻孔，如图5所示。

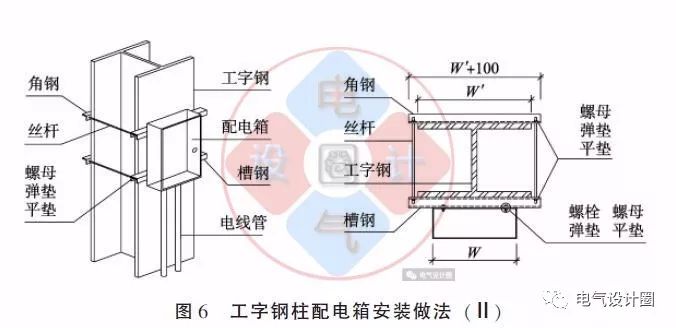

当钢柱不允许焊接时，支架可由槽钢和角钢制成(如图6所示)。将槽钢和角钢放在工字钢柱的前后两侧，用通丝螺钉分别连接槽钢和角钢的两端，根据安装高度和尺寸配电箱选择合适的高度将钢柱紧固，然后在槽钢支架上钻孔固定配电箱。

钢柱上的管子应先用电钻钻孔，然后用铆钉和欧姆表固定。管道也可以固定在支架上。

3.3屋顶檩条上的电气安装

3.3.1灯具安装

大跨度钢结构厂房的屋面檩条多为C型、Z型和I型。灯具的固定方法一般相似，安装方法可以是链式起重机和管道起重机。使用管道吊架安装时，将四根支管的一端固定在金属卤化物灯上，另一端穿过槽钢的侧面。用螺母紧固槽钢的内侧和外侧。同时，为了防止螺母因灯的长期晃动而松动，应在内侧另外安装一个防松螺钉。槽钢的底面用两个螺栓固定在c型钢和Z型钢的平面上。对于工字钢，槽钢的另一侧与其啮合，然后用螺栓固定。如果负载允许，夹具也可以用角钢固定。

3.3.2电气管道

为确保施工安全和提高工作效率，安装在屋面下的电线和管道应优先选用JDG钢管。

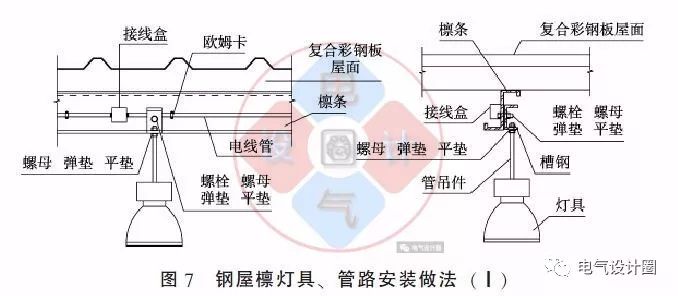

在深化管线路线的设计和施工中，应尽可能与屋面檩条的安装方向平行，以便电气管道和接线盒可以沿檩条安装，并直接固定在型钢的侧面或下表面。如图7所示，用欧姆卡和带有机械螺钉的接线盒固定电线管。管道敷设方式安装方便，固定点间距可根据规范要求和现场实际情况自由设定。

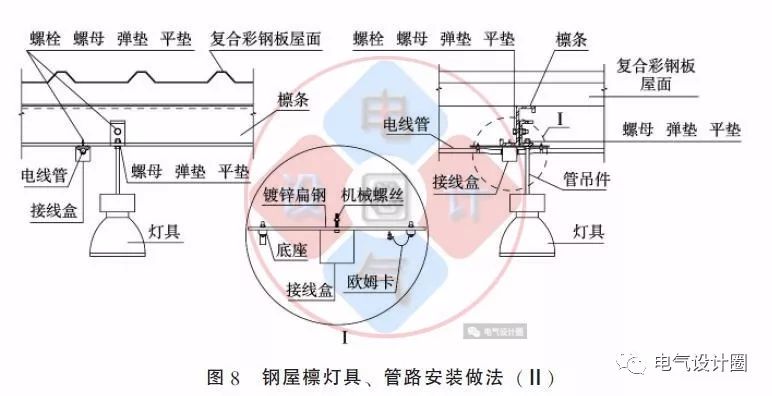

由于回路控制和回路划分的需要，不可能沿屋面檩条的安装方向设置所有管道的方向，总会有一些管道的安装方向垂直于屋面檩条。在这种情况下，电气管道和接线盒仍然由欧姆卡和机械螺钉固定，但是固定点只能设置在每个檩条垂直于管道方向的下表面上。由于檩条下表面的接触面积有限，当接线盒安装在檩条下方并与檩条固定时，进入接线盒的管道没有多余的固定位置。此时，需要增加额外的固定措施。电线盒底部可增加一根长约40厘米的-25×4镀锌扁钢，与电线盒一起固定在檩条下。扁钢两端安装欧姆卡固定进入接线盒的管道，从而在接线盒两端增加管道固定点，有效解决了JDG管不能牢固固定在接线盒上的问题，满足了施工规范对开口管夹设置位置和间距的要求，如图8所示。同样，当接线盒位于前后固定点中间的悬空位置时，通过上述措施，接线盒和电线管可以有效地连接成一体，较大限度地降低接线盒脱落和接头变形的可能性。该方法也可很好地应用于民用建筑室外雨棚照明工程的管道施工。

3.4球形格栅的电气安装

当电网在地面上组装时，应开始球形电网上的电气安装。线材和管材首选JDG钢管。在地面施工阶段，应完成所有网格中桥梁的安装、照明电路的管道穿线以及其他电力和消防管道的安装。当电网升高到位后，它应该与其他部分的线路连接。

3.4.1电气管道和桥架的安装

电气管道采用30cm ∟30×30角钢作为支撑，角钢的下端用u形夹固定在网架的下弦，电线管用欧姆夹固定在角钢的上端。

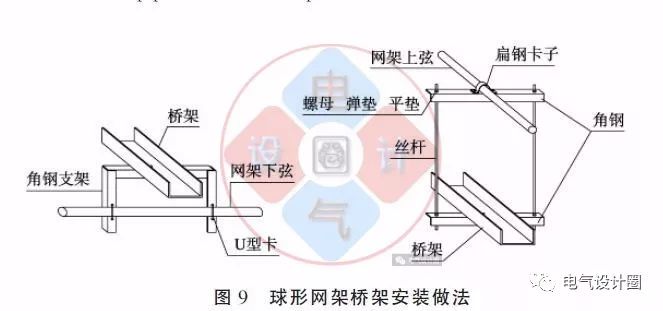

在索桥的安装中，首先用角钢制作一个30厘米高的门式支架，支架的两条腿通过U形夹卡在网架的下弦上，桥通过半圆头螺栓固定在角钢支架的横梁上。当网架下弦杆之间的间距不足以满足支架之间的间距要求时，可增设吊架。吊架用扁钢制作的欧姆卡将角钢梁的中部固定在网架上弦上，角钢两端的固定线与下方的另一根角钢梁连接，桥架固定在角钢上，如图9所示。由于网架上弦的吊架只起到辅助下弦支架承重的作用，下弦支架在桥梁安装后完全可以满足防晃要求，所以吊架不会采取防晃措施。

3.4.2灯具安装

球形网架上的夹具以挂钩的形式固定。圆钩由φ8圆钢制成，在钩的根部留有约5厘米与网格球焊接。网架吊装前，圆钢钩焊接在网架下弦球上，圆钢焊接在两侧，以保证足够的强度。

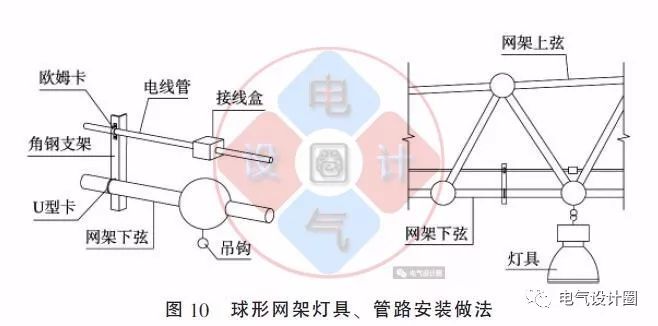

安装灯具时，将灯具挂钩挂在圆钢挂钩上，灯具挂钩应装有锁紧装置，以防脱落。接线盒位于下弦球上方，并通过金属软管与灯连接，如图10所示。由于金属卤化物灯重量很重，这种安装方法也能保证灯的稳定性。

3.5屋顶防雷装置的安装

作为以钢结构为主的厂房，它是一个连接性好的大型等电位体。钢柱可作为防雷引下线，屋顶的钢扶手可作为避雷带。本文主要讨论屋顶安装防水网的方法。

根据车间的不同功能和重要性，一些车间可以直接使用满足厚度要求的金属屋面作为接闪器，而另一些车间需要避免屋面结构和防水受到雷击的破坏，因此此类车间的屋面避雷网往往设计为开放式安装。众所周知，在屋顶上使用防水网的传统方法是在混凝土墩上嵌入一个支架来固定防水导线。

这种方法不适合用岩棉保温的屋顶，因为混凝土墩自重大，岩棉容易变形。用这种方法施工后，成品外观很差，大部分桥墩扭曲倾斜，避雷针不直。此外，后期在屋顶制作混凝土墩时，材料的运输也是一个大问题。

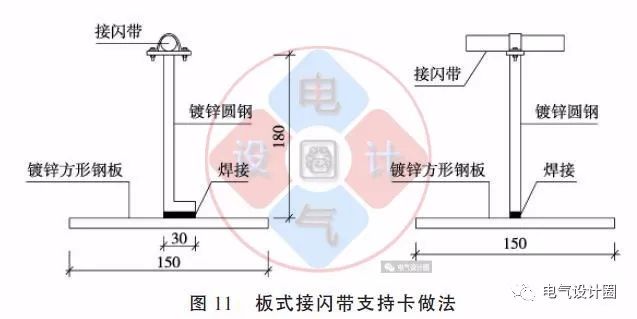

鉴于上述困难，可参考相关图集，使用板式支撑卡作为避雷针的支撑。也就是说，底板采用150毫米×150毫米镀锌方钢板，中心焊接18厘米镀锌圆钢支撑卡，如图11所示。

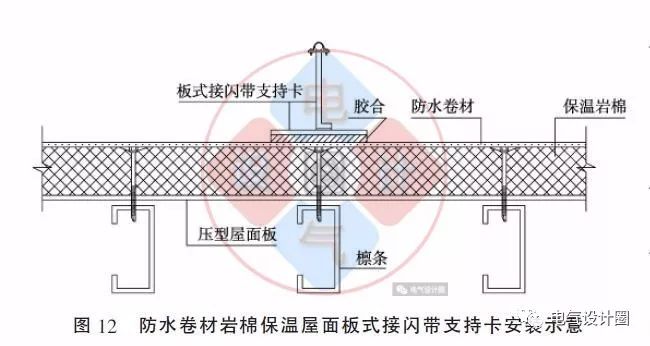

安装时，将方形钢板按间距要求粘在屋面防水卷材上，然后将外露的泛水网圆钢固定在卡子上。如图12所示，要求放置板支撑卡的防水卷材与保温层和下顶板牢固粘结。这种方法有效地避免了因基础倾斜造成的裸露闪络网的变形，同时预制支撑卡在屋面防雷施工中安装运输非常方便，一举两得。
