应急照明

消防应急照明应包括备用照明和疏散照明，其设置应符合下列要求:

1、对于消防作业和救援人员继续工作的场所，应设置备用照明；

2、对于人员疏散，以及对于消防人员撤离火灾现场，应设置疏散指示灯和疏散通道照明。

公共建筑的下列部分应提供备用照明

1.消防控制室、自备电源室、配电室、消防水泵房、防排烟室、电话总机房等发生火灾时仍需工作的场所；

2、通信机房、大中型电子计算机房、BAS中央控制站、安全控制中心等重要技术用房；

3、建筑高度超过100米的高层民用建筑避难楼层和屋顶直升机停机坪。

除建筑高度小于27m的住宅楼外，民用建筑、厂房和丙类仓库的以下部分应提供疏散照明:

1.封闭楼梯间、防烟楼梯间及其前室、消防电梯室前室或共用前室、避难走道和避难楼层(室)；

2、观众厅、展览馆、多功能厅和营业厅、餐厅、演播室等建筑面积超过200m2的拥挤场所；

3、建筑面积超过100m2的地下或半地下公共活动场所；

4.公共建筑中的疏散走道；

5.人口密集工厂的生产场所和疏散走道。

公共建筑、建筑高度超过54m的住宅建筑、高层厂房(仓库)和甲、乙、丙类单层及多层厂房应设置疏散指示标志，并应符合下列要求:

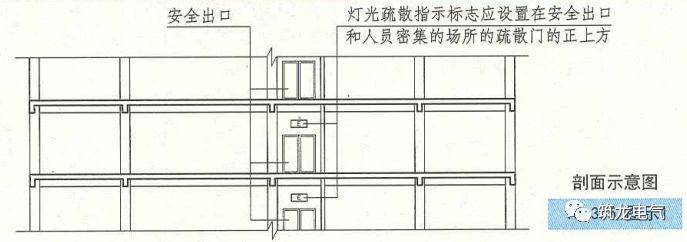

1、应设置在安全出口和疏散门正上方的拥挤场所。

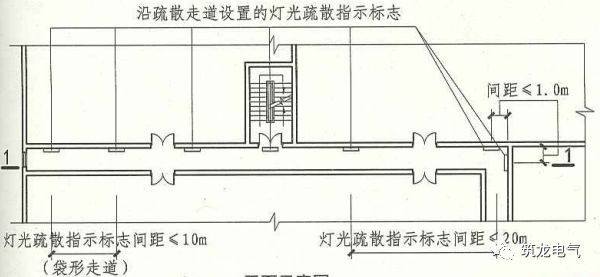

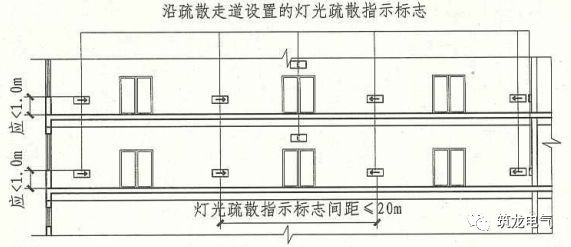

2、应设置在疏散走廊及其拐角距地面高度1.0 m以下的墙壁或地面上。灯光疏散标志之间的距离不得超过20m；对于袋形走道，不应超过10m；在走道的拐角区域，不应超过1.0m..

建议:疏散标志应在15米以内。

应急照明电源应符合下列要求:

1.当建筑消防用电负荷为一级，采用交流电源时，主电源和应急电源应提供双电源，采用干线或辐射电源。应急照明应在防火区配电箱的末端由双电源自动切换，并在防火区内提供备用照明和疏散照明电源。

2.当消防用电负荷为二级，采用交流电源时，应采用双回路干线电源，并根据火区设置应急照明自动切换配电箱。当使用集中蓄电池或与灯相连的电池组时，可使用单回路干线电源，并可根据火区设置应急照明配电箱灯。

3.高层建筑楼梯间的应急照明应由应急电源和干线电源提供专用电路。应急照明配电箱应根据工程的具体情况设置。

4、备用照明和疏散照明，不应由同一支路供电，严禁在应急照明电源输出电路连接插座。

电线选择

1.干线电缆采用矿物电缆或有机绝缘耐火电缆(视情况而定)

2、支线可采用有机绝缘耐火电缆/电线

电线敷设

1、明敷(包括铺设在天花板上)时，应穿金属导管或封闭金属箱保护，金属导管或封闭金属箱应采取防火措施；

2.当在电缆井和电缆沟中使用和铺设阻燃或耐火电缆时，它们可能不受金属导管或封闭金属槽盒的保护。

3.当使用矿物绝缘不燃电缆时，可以直接使用。

4、暗敷时，应穿管并应铺设在不燃结构物上，保护层厚度不应小于30毫米..

5.消防配电线路应与其他配电线路分开敷设在不同的电缆井和沟内。如果确实难以敷设在同一电缆井或沟内，应分别布置在电缆井或沟的两侧，消防配电线路应采用矿物绝缘不燃电缆。

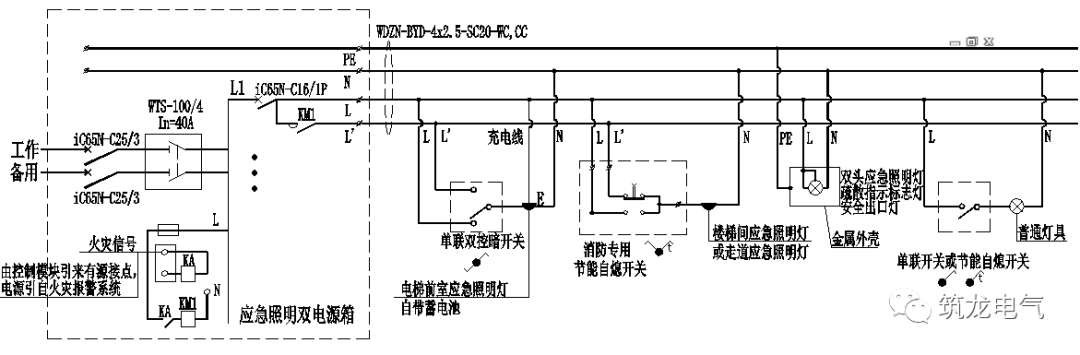

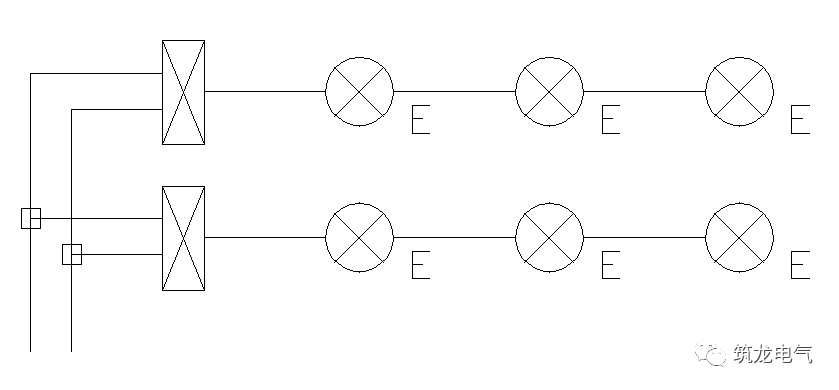

应急照明控制
