安装空气开关:

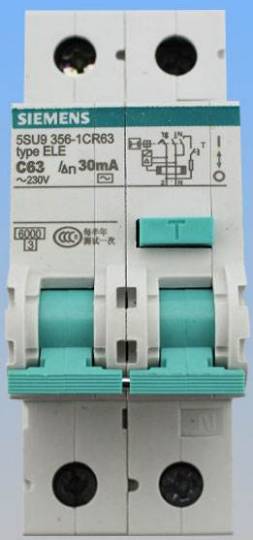

1.对于家用配电箱主开关，一般可选择双极363A小型空气开关或隔离开关；

2、照明电路一般使用10-16个小型空气开关；

3、插座电路一般选用16-20 a空气开关；

4、空调回路一般选用16-25 a空气开关；

5.应采用双极或1P+N(相线+零线)空气开关。当线路发生短路或漏电故障时，应立即切断电源的相线和零线，以确保人身安全和电气设备的安全。上述空气开关的安装仅供参考。每个家庭使用的电器的实际功率是不同的。具体设计以电工为准。

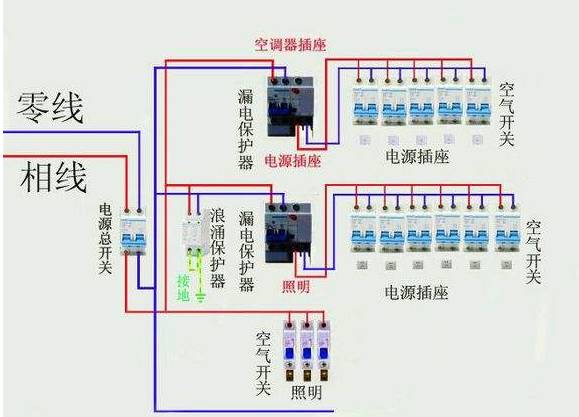

当空气开关为三相开关时，确保进线是否为三相电路。如果确定存在两相，零线应连接到零线，接地线连接到外壳，带电线连接到任何一相。一般来说，每台空调分成一路，厨房和卫生插座分成一路，其余插座根据情况可分成一至两路，所有照明也可分成一至两路。预计20安培空气开关可用于大功率电器的插座电路，否则16安培空气开关就足够了。

一个

工作条件和现场准备

1.箱子已经安装好了。

2.箱内为空，接线引线和接线带已准备好，并满足设计图纸，配电箱安装要求。

二

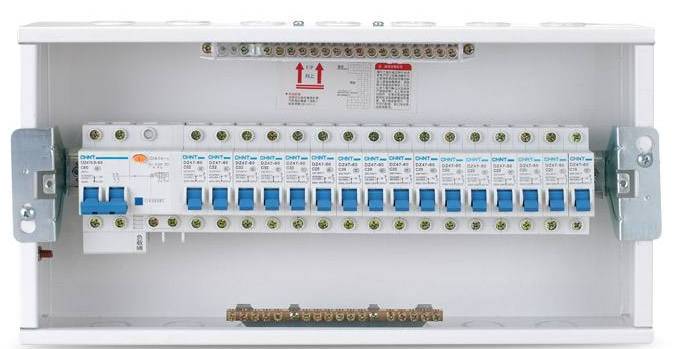

箱体内导轨的安装

导轨应水平安装，并与盖板的开口操作孔相匹配。

三

箱体安装在打开位置。

1.在打开位置安装时，首先注意盒盖上方安装孔的位置，确保打开位置在盒盖的预留位置。其次，安装时开关从左到右排列，预留开关位置为一个整体位置。

2.预留位置通常位于配电箱的右侧。在第一排总的空开口和分开的空开口之间，为第一个空开口布线保留完整的整个位置。

四

空中性线

1、零线颜色使用蓝色。

2、照明和插座电路一般采用2.5 mm2导线，每根导线串联的空数不得大于3。空调回路一般采用2.5mm2或4.0mm2导线，一根导线配一根开路。

3.不同相位之间的零线不得共享。如果与A相匹配的第一根黄线连接到两个16A照明开口，则与A相匹配的空的开口零线只能与两个开口相匹配。匹配后，它直接连接到零线端子。

4.总的空开口和盒子中的每个空开口之间的接线通常向左，引出线配电箱通常向右。

5.接线盒中的接线应平直，无颗粒连接。电线应使用大小合适、间距均匀的塑料扎带捆扎。

6、导线弯曲应一致，不得有死弯，防止损坏导线绝缘和内部铜芯。

五

第一漏极开路布线

1.A相是黄色的，B相是绿色的，C相是红色的。

2、照明和插座电路一般采用2.5 mm2导线，每根导线串联的空数不得大于3。空调回路一般采用2.5mm2或4.0mm2导线，一根导线配一根开路。

3.主开关各相分配的各导线之间的零线不得共享。例如，由A分配的第一黄色导体连接到两个16A照明开口，并且两个照明开口的初级侧上的零线也从直接连接到零线端子的两个开口的初级侧分配。

4.总的空开口和盒子中的每个空开口之间的接线通常向左，引出线配电箱通常向右。

5.接线盒中的接线应平直，无颗粒连接。电线应使用大小合适、间距均匀的塑料扎带捆扎。

6、导线弯曲应一致，不得有死弯，防止损坏导线绝缘和内部铜芯。

六

第二漏极开路

1.A相是黄色的，B相是绿色的，C相是红色的

2、照明和插座电路一般采用2.5 mm2导线，每根导线串联的空数不得大于3。空调回路一般采用2.5mm2或4.0mm2导线，一根导线配一根开路。

3.主开关各相分配的各导线之间的零线不得共享。例如，由A分配的第一黄色导体连接到两个16A照明开口，并且两个照明开口的初级侧上的零线也从直接连接到零线端子的两个开口的初级侧分配。

4.总的空开口和盒子中的每个空开口之间的接线通常向左，引出线配电箱通常向右。

5.接线盒中的接线应平直，无颗粒连接。电线应使用大小合适、间距均匀的塑料扎带捆扎。

6、导线弯曲应一致，不得有死弯，防止损坏导线绝缘和内部铜芯

7.电线应使用塑料扎带捆扎。轨枕的尺寸应合适，间距应均匀，一般为100毫米

8.领带系好后，用钳子切断未使用的部分。

9.布线整齐，三项平衡，布线清晰。

作者:河姆渡|工程技术中心魏
